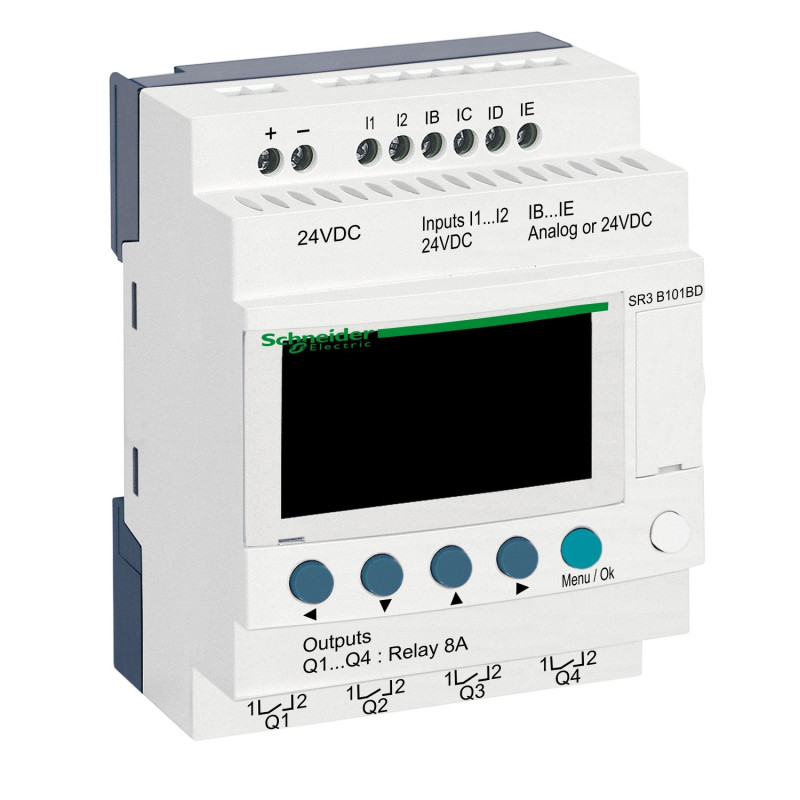

Le relais intelligent Zelio Logic SR3 en 24 V CC offre 6 entrées TOR, 4 entrées analogiques et 4 sorties relais jusqu’à 250 V AC et 8 A. Il dispose d’un écran LCD, d’une horloge, d’une programmation Ladder ou FBD et d’un temps de cycle de 6 à 90 ms. Compact et montable sur rail DIN, il accepte des sondes NTC, KTY ou Pt500 et supporte une fréquence de comptage de 1 kHz. Conçu pour des environnements exigeants, il fonctionne de –20 à 55°C, possède une protection IP40 et une immunité élevée aux perturbations, conforme aux normes CEI et UL.
Affichage local : Avec Lignes de programme : 0–500 (FBD) ; 0–240 (Ladder) Temps de cycle : 6–90 ms Sauvegarde : 10 ans à 25°C Dérive horloge : 12 min/an ; 6 s/mois.
Alimentation :
Tension d’alimentation : 24 V CC Limites : 19,2–30 V Courant max : 100 mA Puissance dissipée : 3 W sans extension ; 8 W avec extensions Protection inversion de polarité : Avec.
Entrées logiques :
Nombre : 6 Type : Résistives TOR Tension : 24 V CC Courant : 4 mA Fréquence comptage : 1 kHz Seuil état 1 : ≥ 15 V Seuil état 0 : ≤ 5 V Compatibilité : Détecteurs PNP 3 fils.
Entrées analogiques :
Nombre : 4 Plages : 0–10 V ; 0–24 V Sondes compatibles : NTC 10k, NTC 1000k, KTY81, Pt500 Résolution : 8 bits Erreur conversion : ±5 % à 25°C ; ±6,2 % à 55°C Impédance : 7,4–12 kΩ Distance max : 10 m.
Sorties :
Nombre : 4 relais Tension : 24–250 V AC ; 5–30 V DC Contacts : NO Courant thermique : 8 A Durée de vie électrique : 500000 cycles Durée mécanique : 10 millions de cycles Pouvoir de commutation : ≥ 10 mA à 12 V.
Performances :
Temps réponse sorties : 10 ms montée ; 5 ms descente Tenue aux chocs : 4 kV Horloge : Avec.
Raccordement :
Bornes : À vis, divers formats Section : 0,2–2,5 mm² Couple : 0,5 Nm Montage : Rail DIN ou embrochable.
Environnement :
Immunité microcoupures : 1 ms Protection IP : IP20 (bornes) ; IP40 (avant) Température fonctionnement : –20 à 55°C Stockage : –40 à 70°C Altitude : 2000 m Humidité : 95 %.
Conformités :
Certifications : GOST ; UL ; CSA ; GL ; C-Tick Normes : CEI 61000-4-x, CEI 60068-2-x, EN 55022 Pollution : Niveau 2 Directives : CEM ; basse tension.
Dimensions et Poids :
Poids net : 0,25 kg Emballage unitaire : 7 × 9 × 10,2 cm ; 237 g Emballage groupé : 30 unités ; 7,589 kg.
