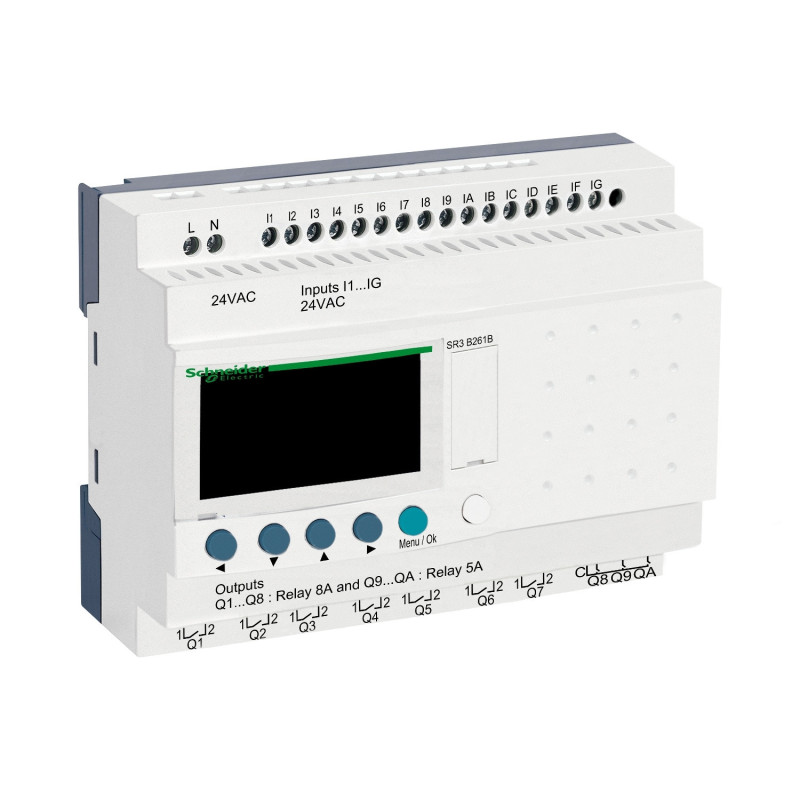

Relais intelligent – contrôleur programmable compact Zelio Logic SR3 ;
Alimentation 24 V CA ;
24 entrées / sorties ;
Bornes à vis-étrier ;
Montage rail DIN ;
Programmation simple ;
Affichage, diagnostic et navigation ;
Programmation en échelle adaptée aux non-spécialistes ;
Fixation des relais : rail DIN ou embrochable ;
Raccordement : bornes ressort, vis, étrier ;
Broches : faston, plate, embrochable ;
Compatibilité normes Harmony relais : EN/IEC 61810-1, CSA C22.2 No 14, UL 508 ;
Accessoires disponibles : modules de protection, temporisation, diode, varistance, RC, peignes ;
Commutation de puissance possible via contacteurs TeSys DECA.
Spécifications principales :
Gamme de produit : Zelio Logic ;
Type d’équipement : Relais intelligent modulaire.
Affichage :
Affichage local : Avec.
Programmation :
Lignes FBD : 0…500 ;
Lignes Ladder : 0…240.
Performances temporelles :
Temps de cycle : 6…90 ms ;
Temps de sauvegarde : 10 ans à 25 °C ;
Dérive horloge : 12 min/an (0…55 °C) ; 6 s/mois (25 °C).
Alimentation :
Tension Us : 24 V ;
Plage : 20,4…28,8 V ;
Fréquence : 50/60 Hz ;
Courant max : 280 mA (sans extension) ; 415 mA (avec extensions) ;
Puissance consommée : 7,5 VA sans extension ; 10 VA avec extensions ;
Tension d’isolement : 1780 V ;
Protection inversion : Incluse.
Entrées logiques :
Nombre : 16 ;
Tension entrée : 24 V CA ;
Courant entrée : 4,4 mA ;
Fréquences : 47…53 Hz ; 57…63 Hz ;
Tension état 1 : ≥ 14 V ;
Tension état 0 : ≤ 5 V ;
Courant état 1 : ≥ 2 mA ;
Courant état 0 : ≤ 0,5 mA ;
Impédance : 4,6 kΩ.
Sorties relais :
Nombre : 10 relais ;
Tensions : 5…30 V CC ; 24…250 V CA ;
Contacts : NO ;
Courant thermique : 5 A (2 sorties) ; 8 A (8 sorties) ;
Durée de vie électrique : 500000 cycles ;
Pouvoir de commutation : ≥ 10 mA (12 V) ;
Taux de fonctionnement : 0,1 Hz (charge), 10 Hz (vide) ;
Durée de vie mécanique : 10 M cycles ;
Tenue aux chocs Uimp : 4 kV.
Horloge et temps de réponse :
Entrée TOR Ladder : 50 ms ;
Entrée TOR FBD : 50…255 ms ;
Sorties relais : 10 ms (0→1), 5 ms (1→0).
Raccordement :
Bornes à vis : rigide, semi-solide, flexible ;
Capacité : 0,2…2,5 mm² ;
Couple : 0,5 N·m .
Environnement :
Micro-coupures : 10 ms × 20 ;
Certifications : GOST, GL, UL, CSA, C-Tick ;
Normes CEM et robustesse : CEI 61000-4-2/3/4/5/6/11/12, CEI 60068-2-6/27 ;
IP20 borniers ; IP40 façade ;
Pollution : Degré 2 ;
Températures : -20…55 °C ;
Stockage : -40…70 °C ;
Altitude : 2000 m ;
Humidité : 95 %.
Emballage :
Type 1 : PCE ;
Dimensions : 6,6 × 10,2 × 13,3 cm ;
Poids : 386 g ;
Type 2 : S03 ; 20 pièces ; Poids : 8,242 kg.
