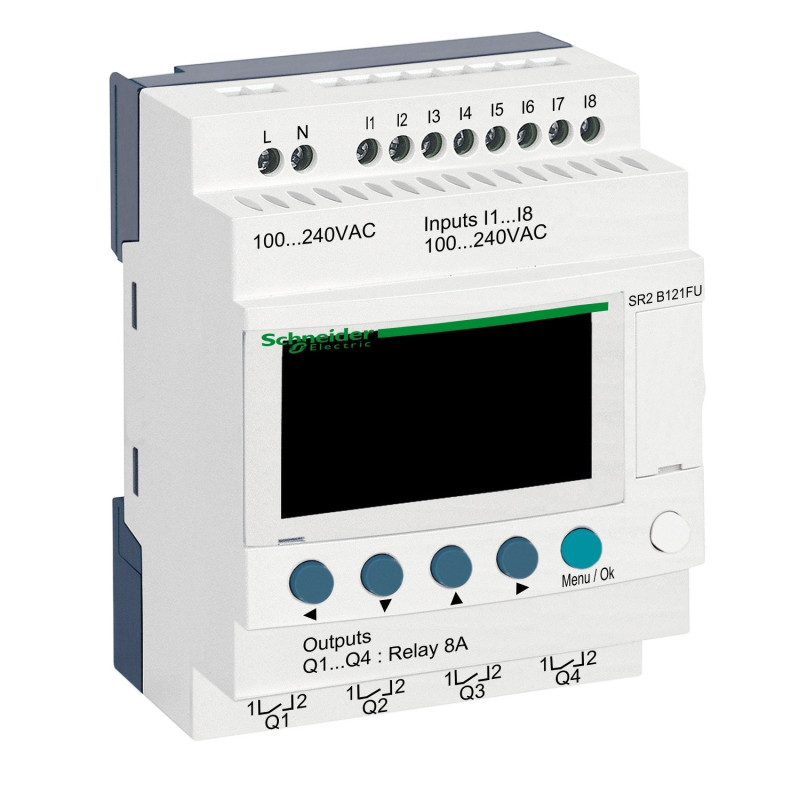

Relais intelligent compact - 12 E/S 100..240Vca - horloge - affichage Zelio Logic Schneider Electric - SR2B121FU

• Programmation : Schéma à contacts (LADDER) ou FBD (Function Block Diagram) ;

  • Logiciel : Pack Découverte Zelio Soft inclus pour l'apprentissage/utilisation ;

• Affichage local : Avec ;

• Horloge : Avec.

Caractéristiques Électriques :

• Tension d'Alimentation ([Us]) : 100...240 V CA ;

  • Limites de Tension : 85…264 V ;

  • Fréquence d'Alimentation : 50/60 Hz ;

• Courant d'Alimentation Max : 30 mA à 240 V (sans extension) ; 80 mA à 100 V (sans extension) ;

• Puissance Consommée : 7 VA sans extension ;

• Tension d'Isolement : 1780 V.

Entrées (Logiques TOR) :

• Nombre d'Entrées Logiques (TOR) : 8 ;

  • Tension d'Entrée Logique : 100...240 V CA ;

  • Courant d'Entrée Logique : 0,6 mA ;

  • Temps de Réponse (LADDER) : 50 ms (état 0 à 1 et 1 à 0) ;

• Nombre d'Entrées Analogiques : 0.

Sorties (Relais) :

• Nombre de Sorties : 4 relais ;

• Type et Composition des Contacts : NO (Normalement Ouvert) ;

• Limites de la Tension de Sortie : 24...250 V CA ; 5...30 V CC ;

• Courant Thermique de Sortie : 8 A pour les 4 sorties ;

• Durée de Vie Mécanique : 10 000 000 cycles.

Mémoire et Programmation :

• Mémoire : Flash EEPROM intégrée ;

• Temps de Sauvegarde des Données : 10 ans à 25 °C ;

  • Vérifications : Mémoire du programme à chaque mise sous tension ;

• Nombre de Lignes Max (LADDER) : 240 ;

• Nombre de Lignes Max (FBD) : 500.

Construction et Environnement :

• Installation : Rail DIN ; Bornes à vis-étrier ;

• Mode de Raccordement : Bornes à vis (diverses sections acceptées) ;

• Degré de Protection IP : IP20 (bornier) ; IP40 (panneau avant) ;

• Température de Fonctionnement : -20…55 °C ;

• Poids Net : 0,25 kg.
