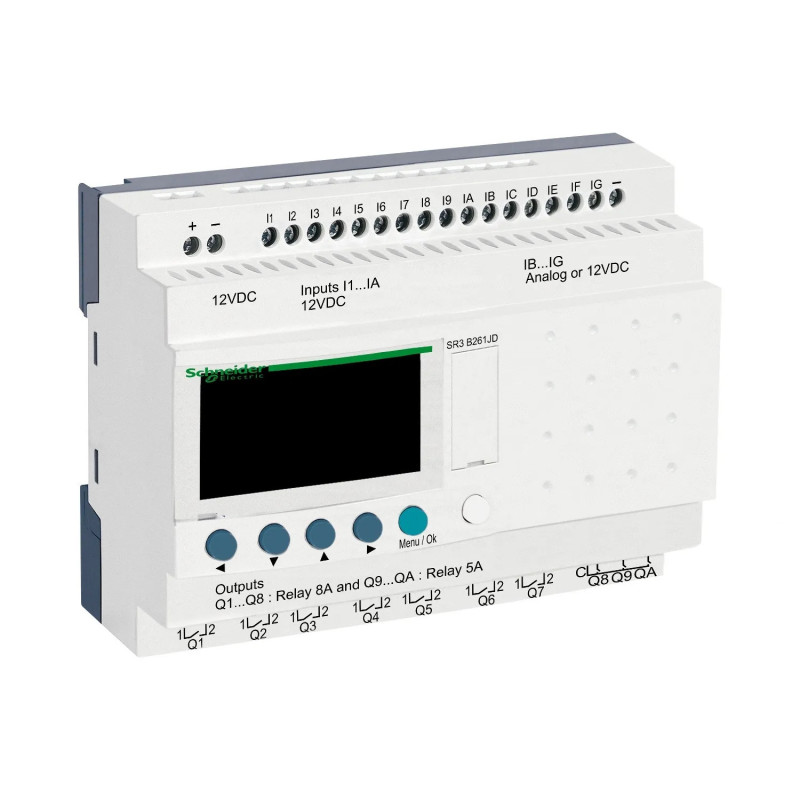

Description générale :
Affichage local : Avec ;
Programmation : 0…500 lignes FBD ; 0…240 lignes Ladder ;
Temps de cycle : 6…90 ms ;
Sauvegarde : 10 ans à 25 °C ;
Dérive horloge : 12 min/an (0…55 °C) ; 6 s/mois (25 °C) ;
Vérification : mémoire contrôlée à chaque mise sous tension.
Alimentation :
Tension d’alimentation : 12 V ;
Plage admissible : 10,4…14,4 V ;
Courant max : 250 mA (sans extension) ; 400 mA (avec extension) ;
Puissance dissipée : 3 W ou 5 W ;
Protection inversion polarité : Avec.
Entrées logiques :
Nombre : 16 ;
Conformité : CEI 61131-2 Type 1 ;
Type : résistive ;
Tension : 12 V CC ;
Courant : 4 mA ;
Comptage : 1 kHz ;
Seuil état 1 : ≥ 7 V ou ≥ 5,6 V ;
Seuil état 0 : ≤ 3 V ou ≤ 2,4 V ;
Courant état 1 : ≥ 2 mA ou ≥ 0,5 mA ;
Courant état 0 : ≤ 0,2 mA ou ≤ 0,9 mA ;
Compatibilité : détecteurs PNP.
Entrées analogiques :
Nombre : 6 ;
Type : mode commun ;
Plage : 0…12 V ; 0…10 V ;
Tension max : 14,4 V ;
Résolution : 8 bits ;
LSB : 39 mV ;
Erreur conversion : ± 5 % à 25 °C ; ± 6,2 % à 55 °C ;
Impédance : 14 kΩ ou 2,7 kΩ.
Sorties relais :
Nombre : 10 relais ;
Tension : 24…250 V AC ; 5…30 V DC ;
Contacts : NO ;
Courant thermique : 5 A (2 sorties) ; 8 A (8 sorties) ;
Durée de vie électrique : 500000 cycles (AC-12, AC-15, DC-12, DC-13) ;
Durée de vie mécanique : 10000000 cycles ;
Pouvoir de coupure : ≥ 10 mA ;
Temps réponse : 10 ms montée ; 5 ms descente ;
Taux fonctionnement : 0,1 Hz (charge) ; 10 Hz (à vide).
Raccordement :
Mode : bornes à vis ;
Section : 0,2 à 2,5 mm² selon type ;
Couple : 0,5 N.m.
Caractéristiques électriques :
Tension tenue chocs : 4 kV ;
Catégorie surtension : III.
Environnement :
Immunité micro-coupures : 1 ms ;
Certifications : C-Tick ; UL ; CSA ; GL ; GOST ;
Normes : CEI 60068 ; CEI 61000-4 ; EN 55022 ;
Protection : IP20 bornier ; IP40 avant ;
Pollution : degré 2 ;
Température fonctionnement : -20…40 °C (non ventilé) ; -20…55 °C ;
Stockage : -40…70 °C ;
Altitude : 2000 m fonctionnement ; 3048 m transport ;
Humidité : 95 %.
Emballage :
Type 1 : PCE ; 1 unité ; 6,8 × 10 × 13,5 cm ; poids 383 g.
Type 2 : S03 ; 20 unités ; 30 × 30 × 40 cm ; poids 8,134 kg.
