Programmation simple en échelle ;
Pack Découverte fourni avec Zelio Soft ;
Mémoire flash EEPROM (10 ans de sauvegarde) ;
Plus d’E/S que le SR2.

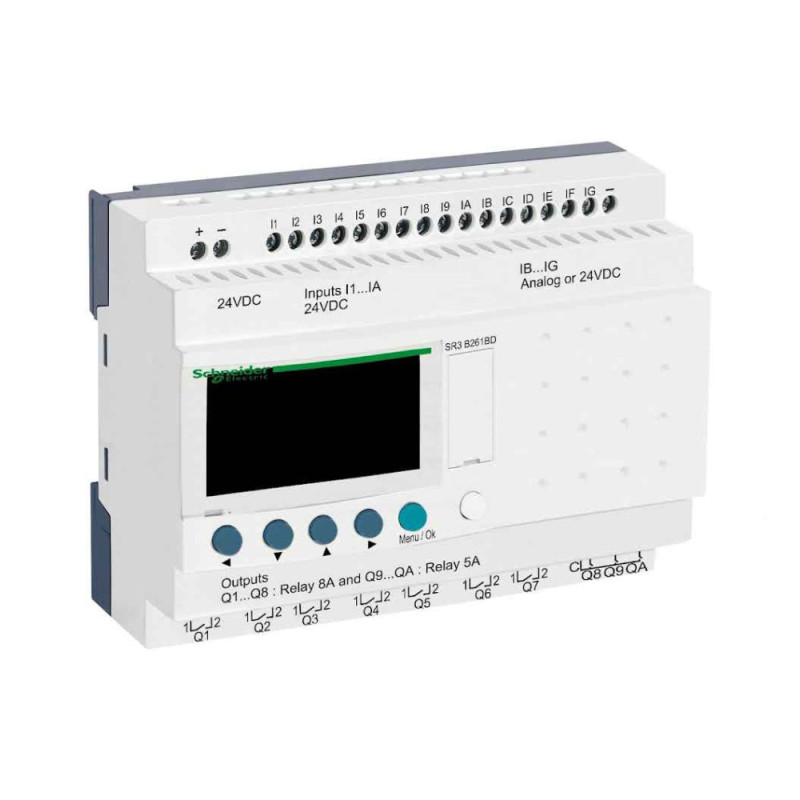

Relais intelligent Zelio Logic SR3.
Alimentation 24 V CC.
26 E/S ; bornes à vis-étrier.
Montage rail DIN.
Affichage intégré, diagnostic et navigation.
Spécifications principales :
Gamme de produit : Zelio Logic ;
Type d’équipement : Relais intelligent modulaire.
Complémentaires :
Affichage :
Affichage local : Avec.
Programmation :
Lignes programme FBD : 0…500 ;
Lignes programme Ladder : 0…240.
Temps :
Temps de cycle : 6…90 ms ;
Temps de sauvegarde : 10 ans ;
Dérive horloge : 12 min/an (0…55 °C), 6 s/mois (25 °C).
Alimentation :
Tension alimentation Us : 24 V ;
Plage : 19,2…30 V ;
Courant max : 190 mA (sans extension), 300 mA (avec extension) ;
Puissance dissipée : 6 W sans extension, 10 W avec extension ;
Protection inversion polarité : Avec.
Entrées logiques :
Nombre : 16 ;
Type : Résistive ;
Tension entrée : 24 V CC ;
Courant entrée : 4 mA ;
Fréquence comptage : 1 kHz ;
Tension état 1 garantie : ≥ 15 V ;
Tension état 0 garantie : ≤ 5 V ;
Courants garantis : État 1 ≥ 1,2/2,2 mA ; État 0 ≤ 0,5/0,75 mA ;
Compatibilité : Détecteurs PNP 3 fils.
Entrées analogiques :
Nombre : 6 ;
Types : 0–10 V ; 0–24 V ;
Sondes : NTC 10k, NTC 1000k, KTY81, Pt500 ;
Tension admissible : 30 V ;
Résolution : 8 bits ;
LSB : 39 mV ;
Erreur conversion : ± 5 % (25 °C), ± 6,2 % (55 °C) ;
Impédance : 12 kΩ / 7,4 kΩ.
Sorties :
Nombre : 10 relais ;
Tension : 24…250 V AC ; 5…30 V DC ;
Contacts : NO ;
Courants : 5 A (2 sorties) ; 8 A (8 sorties) ;
Pouvoir de coupure : ≥ 10 mA (12 V) ;
Durée de vie électrique : 500000 cycles ;
Durée de vie mécanique : 10 M cycles ;
Temps réponse : 10 ms / 5 ms.
Bornes :
Bornes à vis : rigide, souple, avec embout ;
Couple : 0,5 N·m.
Ambiances et normes :
Catégorie surtension : III ;
IP20 borniers ; IP40 façade ;
Températures : -20…55 °C ;
Humidité : 95 % ;
Altitude : 2000 m ;
Normes CEM et sécurité CEI ;
Certifications : GL, UL, CSA, GOST, C-Tick.
Emballage :
Unité : PCE ;
Dimensions : 6,8 × 10 × 13,3 cm ;
Poids : 379 g.
