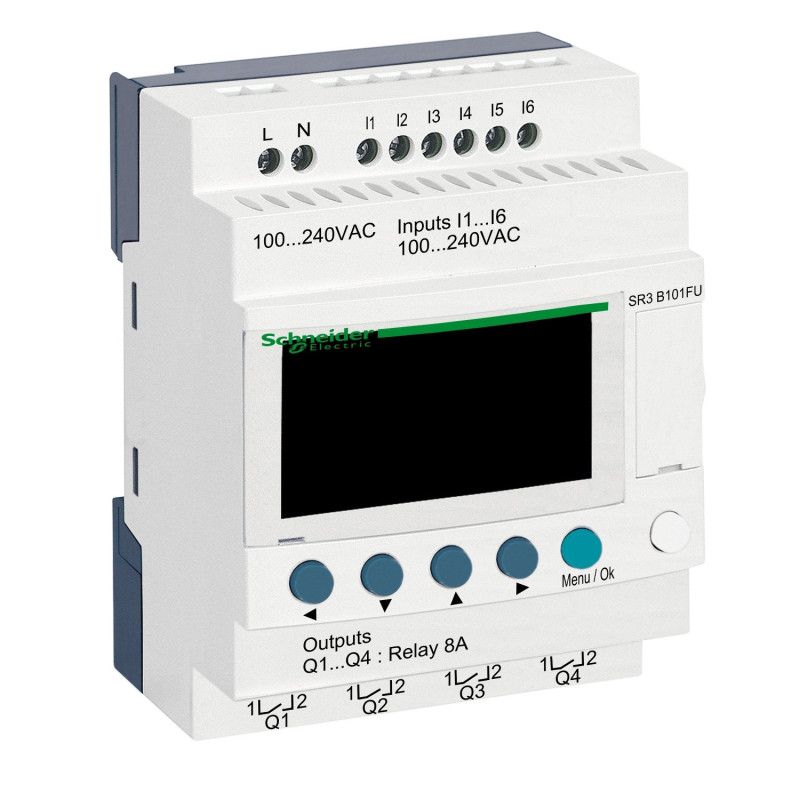

Ce relais intelligent Zelio Logic SR3 fonctionne en 100–240 V et offre 6 entrées TOR et 4 sorties relais. Il permet une programmation Ladder ou FBD, un affichage intégré, une horloge et une sauvegarde longue durée. Son temps de cycle varie entre 6 et 90 ms et ses sorties supportent jusqu’à 250 V AC et 8 A. Conçu pour rail DIN, il résiste aux chocs 4 kV, fonctionne de –20 à 55°C, possède une protection IP40 en façade et respecte les principales normes CEM et CEI. Idéal pour les automatismes simples et le contrôle machine.
Affichage local : Avec Lignes de programme : 0–500 (FBD) ; 0–240 (Ladder) Temps de cycle : 6–90 ms Sauvegarde : 10 ans à 25°C Dérive horloge : 12 min/an ; 6 s/mois.
Alimentation :
Tension nominale : 100–240 V Limites : 85–264 V Fréquence : 50/60 Hz Courant max : 30–80 mA selon configuration Puissance : 7–12 VA Tension d'isolement : 1780 V.
Entrées :
Nombre d’entrées : 6 Type : TOR 100–240 V AC Courant : 0,6 mA Impédance : 350 kΩ Seuils : état 1 ≥ 79 V ; état 0 ≤ 40 V.
Sorties :
Nombre : 4 relais Tensions : 5–30 V DC ; 24–250 V AC Contacts : NO Courant thermique : 8 A Durée de vie électrique : 500000 cycles Durée de vie mécanique : 10 millions de cycles.
Performances :
Temps réponse entrées : 50 ms (Ladder) ; 50–255 ms (FBD) Temps réponse sorties : 5–10 ms Horloge : Avec Tenue aux chocs : 4 kV.
Raccordement :
Bornes : à vis Sections : 0,2 à 2,5 mm² Couple : 0,5 Nm Montage : Rail DIN ou support embrochable.
Environnement :
Immunité microcoupures : 10 ms Protection : IP20 (bornier) ; IP40 (avant) Température d’usage : -20 à 55°C Altitude : 2000 m Humidité : 95 %.
Conformités et Normes :
Certifications : GOST ; C-Tick ; CSA ; UL ; GL Normes : CEI 61000-4-x, CEI 60068-2-x, EN 55022 Directives : CEM, basse tension Pollution : Niveau 2.
Dimensions et Poids :
Poids net : 0,25 kg Emballage individuel : 7 × 9 × 10 cm, 242 g Emballage groupé : 30 pièces, 7,816 kg.
