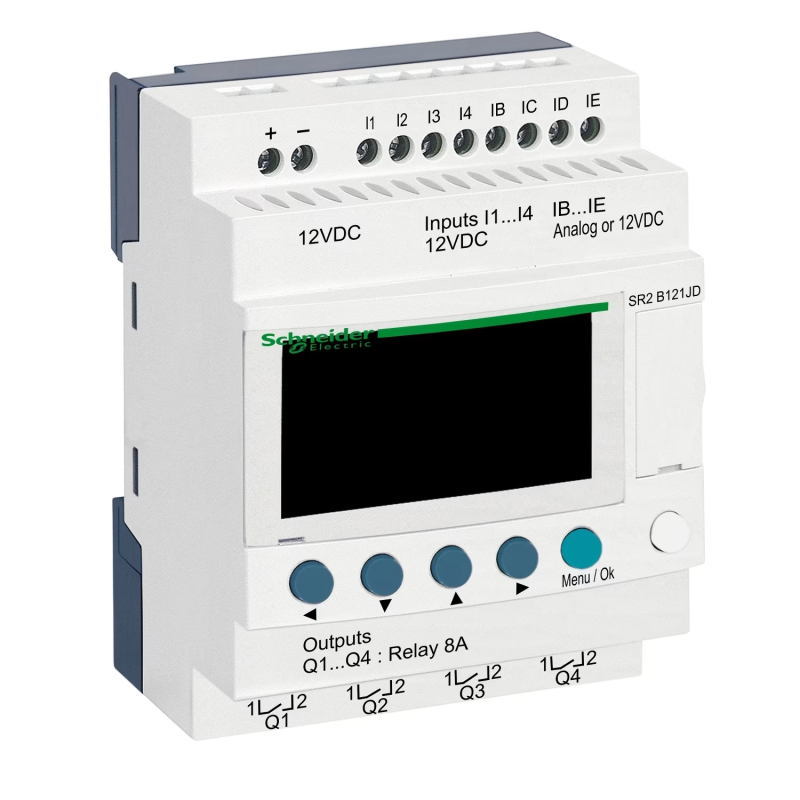

Relais intelligent compact - 12 E/S 12Vcc - horloge - affichage Zelio Logic Schneider Electric - SR2B121JD

• Alternative à : Logique câblée ou cartes spécifiques ;

• Programmation : Schéma à contacts (LADDER) ou FBD ;

• Affichage local : Avec ;

• Horloge : Avec.

Caractéristiques Électriques :

• Tension d'Alimentation Nominale ([Us]) : 12 V CC ;

  • Limites de Tension : 10,4…14,4 V ;

  • Protection Inversion de Polarité : Avec ;

• Courant d'Alimentation Max : 120 mA (sans extension) ;

• Puissance Dissipée : 1,5 W (sans extension).

Entrées (TOR et Analogiques) :

• Nombre d'Entrées Logiques (TOR) : 8 ;

  • Conformité : CEI 61131-2 Type 1 ;

  • Type d'Entrée : Résistive ;

  • Compatibilité : Détecteurs de proximité PNP à 3 fils ;

  • Fréquence de Comptage Max : 1 kHz ;

• Nombre d'Entrées Analogiques : 4 ;

  • Plage d'Entrée Analogique : 0...10 V ; 0...12 V ;

  • Résolution : 8 bits à tension maximale.

Sorties (Relais) :

• Nombre de Sorties : 4 relais ;

• Type et Composition des Contacts : NO (Normalement Ouvert) ;

• Limites de la Tension de Sortie : 24...250 V CA ; 5...30 V CC ;

• Courant Thermique de Sortie : 8 A pour les 4 sorties.

Mémoire et Programmation :

• Mémoire : Flash EPROM intégrée ;

• Temps de Sauvegarde des Données : 10 ans à 25 °C ;

• Nombre de Lignes Max (LADDER) : 240 ;

• Nombre de Lignes Max (FBD) : 500 ;

• Vérifications : Mémoire du programme à chaque mise sous tension.

Environnement et Conformité :

• Degré de Protection IP : IP20 (bornier) ; IP40 (panneau avant) ;

• Température de Fonctionnement : -20…55 °C ;

• Normes Principales : CEI 61000-4-11 ; CEI 60068-2-6 Fc ; CEI 61131-2 ;

• Poids Net : 0,25 kg.
