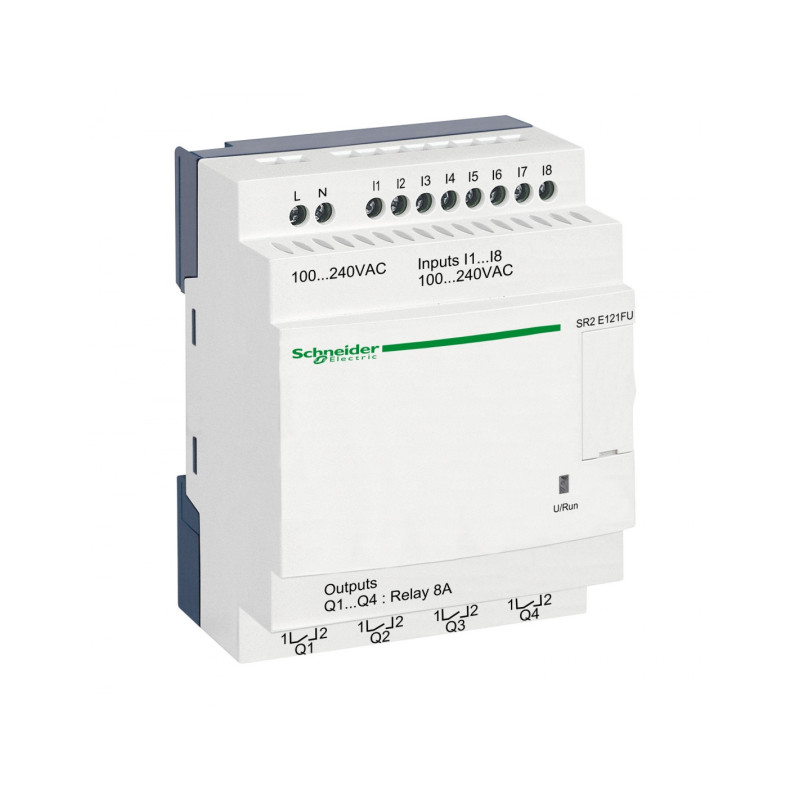

Le relais intelligent compact Zelio Logic SR2 fonctionne en 100 à 240 V AC et offre 12 E/S avec 8 entrées TOR et 4 sorties relais NO jusqu’à 250 V AC et 8 A. Il propose une programmation Ladder ou FBD, un temps de cycle de 6 à 90 ms et une horloge intégrée. Sans afficheur, il reste simple à configurer et adapté aux installations sur rail DIN. Ses entrées supportent 47 à 63 Hz et une impédance de 350 kΩ. Sa durée de vie atteint 10 millions de cycles mécaniques et il fonctionne de –20 à 55°C avec protection IP40, conforme aux normes CEI, UL et CSA.
Affichage local : Sans Lignes programmables : 0–240 (Ladder) ; 0–500 (FBD) Temps de cycle : 6–90 ms Sauvegarde : 10 ans à 25°C Dérive horloge : 12 min/an ; 6 s/mois.
Alimentation :
Tension d’alimentation : 100–240 V AC Limites : 85–264 V Fréquence : 50/60 Hz Courant max : 30 mA à 240 V ; 80 mA à 100 V Puissance consommée : 7 VA Tension d’isolement : 1780 V Protection : Inversion de bornes.
Entrées logiques :
Nombre : 8 Tension : 100–240 V AC Courant : 0,6 mA Fréquences : 47–53 Hz ; 57–63 Hz Seuil état 1 : ≥ 79 V Seuil état 0 : ≤ 40 V Impédance : 350 kΩ.
Entrées analogiques :
Nombre : 0.
Sorties :
Nombre : 4 relais Tension : 5–30 V DC ; 24–250 V AC Contacts : NO Courant thermique : 8 A Durée électrique : 500000 cycles Durée mécanique : 10 millions cycles Pouvoir de commutation : ≥ 10 mA à 12 V Taux fonctionnement : 0,1 Hz à charge ; 10 Hz à vide.
Performances :
Temps réponse entrées : 50 ms (Ladder) ; 50–255 ms (FBD) Temps réponse sorties : 10 ms montée ; 5 ms descente Tenue aux chocs : 4 kV Horloge : Avec.
