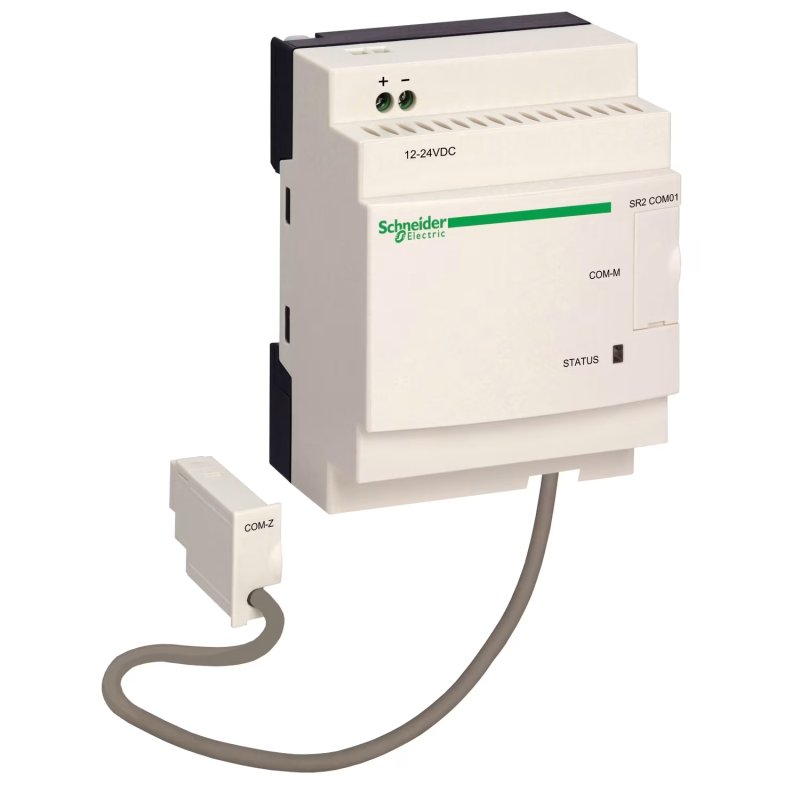

Cette interface de communication Zelio Logic permet de transférer des programmes, d’envoyer des alarmes e-mail et de recevoir des commandes pour les modules SR2E et SR.B. Alimentée en 12 à 24 V DC, elle supporte jusqu’à 28 messages et stocke les données dans une mémoire flash. Elle utilise les câbles Com-M et Com-Z, offre un isolement de 1780 V et une protection contre l’inversion de polarité. Son design IP20/IP40 fonctionne de -20 à 55 °C et répond aux normes UL, CSA, CEM et CEI.
1 × SR2CBL07 ; Interface de communication pour modem.
Compatibilité produit :
SR2E….. ; SR.B….. .
Fonctions disponibles :
Surveillance mise à jour firmware ; Envoi d’alarme par e-mail ; Envoi d’alarme et réception d’instructions ; Transfert de programme ; Nombre de messages : 28 ; Enregistrement : valeurs logiques ; téléphone/e-mail ; date et heure.
Alimentation :
Tension d’alimentation : 12…24 V DC ; Limites : 10…28,8 V ; Courant max : 30 mA (12/24 V) ; Puissance dissipée : 1,1 W ; Protection polarité : présente ; Fusible associé : 1 A ; Val. erronée fournie : 550 A (à ignorer — erreur fabricant).
Raccordement électrique :
1 câble Com-M (RS232, protocole Zelio) ; 1 câble Com-Z (relais Zelio SR.B… / SR2E… ≥ V3.1) ; Isolement optique : 1780 V ; Bornes à vis : 0,2…2,5 mm² selon types ; Couple de serrage : 0,5 N·m.
Poids :
0,2 kg.
Environnement :
Certifications : UL ; CSA ; GOST ; C-Tick ; Normes CEM : CEI 61000-4-2/3/4/5/6/11 ; Chocs/vibrations : CEI 60068-2-27 ; CEI 60068-2-6 ; Degré IP : IP20 (bornier) ; IP40 (face avant) ; Pollution : niveau 2 ; Température fonctionnement : -20…55 °C ; Température stockage : -40…70 °C ; Altitude : 2000 m (3048 m transport) ; Humidité : 95 % sans condensation.
Emballage :
Unité : 1 PCE ; Dimensions : 6,6 × 10,2 × 13,5 cm ; Poids : 219 g ; Carton : 20 pièces ; Poids carton : 4,865 kg.
