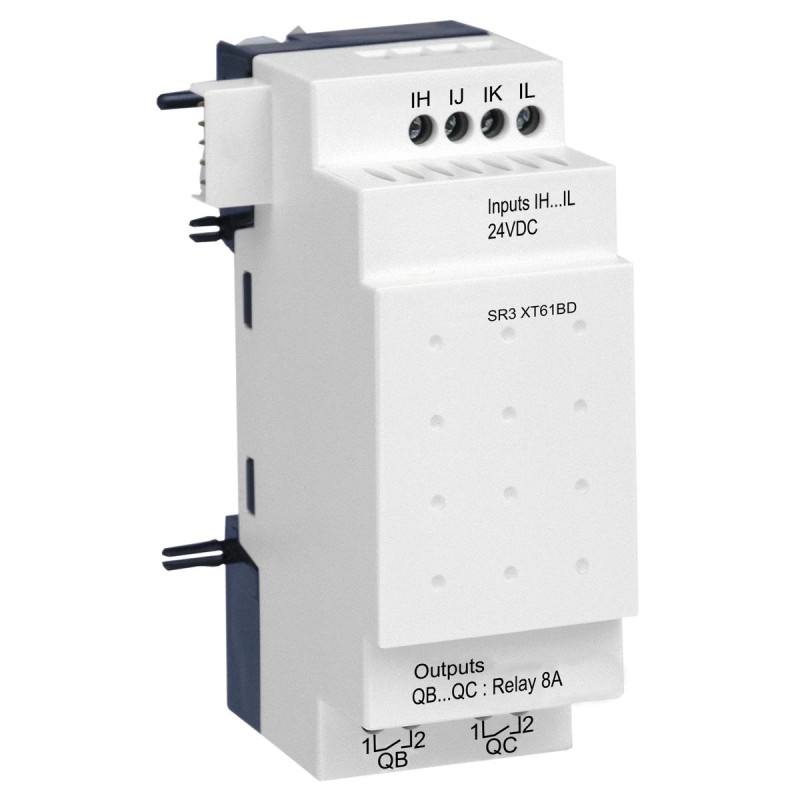

Le module d’extension Zelio Logic ajoute 4 entrées logiques et 2 sorties relais à un automate Zelio. Alimenté en 24 V CC, il offre un temps de cycle de 6 à 90 ms, une mémoire sauvegardée 10 ans et une précision d’horloge stable. Les entrées acceptent des signaux PNP jusqu’à 1 kHz et les sorties relais supportent jusqu’à 250 V AC ou 30 V DC avec une longue durée de vie mécanique. Le module est protégé IP20/IP40, certifié UL/CSA/GL et fonctionne de –20 à 55 °C.
Gamme de produit : Zelio Logic ; Type d’équipement : Module d’extension d’E/S logique.
Complémentaires :
Nombre de lignes Ladder : 120 ; Temps de cycle : 6…90 ms ; Temps de sauvegarde : 10 ans à 25 °C ; Dérive d’horloge : 12 min/an ; Vérification : mémoire contrôlée à chaque mise sous tension.
Alimentation :
Tension d’alimentation : 24 V CC ; Limites : 19,2…30 V ; Protection inversion polarité : Oui.
Entrées logiques :
Nombre d’entrées : 4 ; Type : Résistive ; Tension : 24 V CC ; Courant : 4 mA ; Fréquence comptage : 1 kHz ; Tension état 1 : ≥ 15 V ; Tension état 0 : ≤ 5 V ; Courant état 1 : ≥ 1,2 mA / ≥ 2,2 mA ; Courant état 0 : ≤ 0,5 mA / ≤ 0,75 mA ; Compatibilité : Détecteurs PNP 3 fils ; Impédance : 12 kΩ / 7,4 kΩ.
Sorties :
Nombre : 2 relais ; Tension admissible : 24…250 V AC ; 5…30 V DC ; Contacts : NO ; Courant thermique : 8 A ; Durée de vie électrique : 500 000 cycles ; Pouvoir de commutation : ≥ 10 mA à 12 V ; Taux de fonctionnement : 0,1 Hz (charge) ; 10 Hz (à vide) ; Durée de vie mécanique : 10 000 000 cycles ; Tension de tenue Uimp : 4 kV ; Temps réponse : 10 ms / 5 ms.
Raccordement :
Bornes à vis ; Sections : 0,2 à 2,5 mm² selon types de câbles ; Couple : 0,5 N·m ; Catégorie surtension : III ; Poids : 0,125 kg.
Environnement :
Certifications : GL ; C-Tick ; GOST ; UL ; CSA ; Normes CEM : IEC 61000-4-2/3/4/5/6/11/12 ; Protection : IP20 bornier ; IP40 face avant ; Température fonctionnement : -20…40 °C (non ventilé) ; -20…55 °C ; Stockage : -40…70 °C ; Altitude fonctionnement : 2000 m ; transport : 3048 m ; Humidité : 95 % sans condensation.
Emballage :
Type 1 : PCE ; 1 unité ; 6,1 × 6,5 × 10,9 cm ; poids 117 g ; Type 2 : S03 ; 48 unités ; 30 × 30 × 40 cm ; poids 6,12 kg.
