Type de produit :

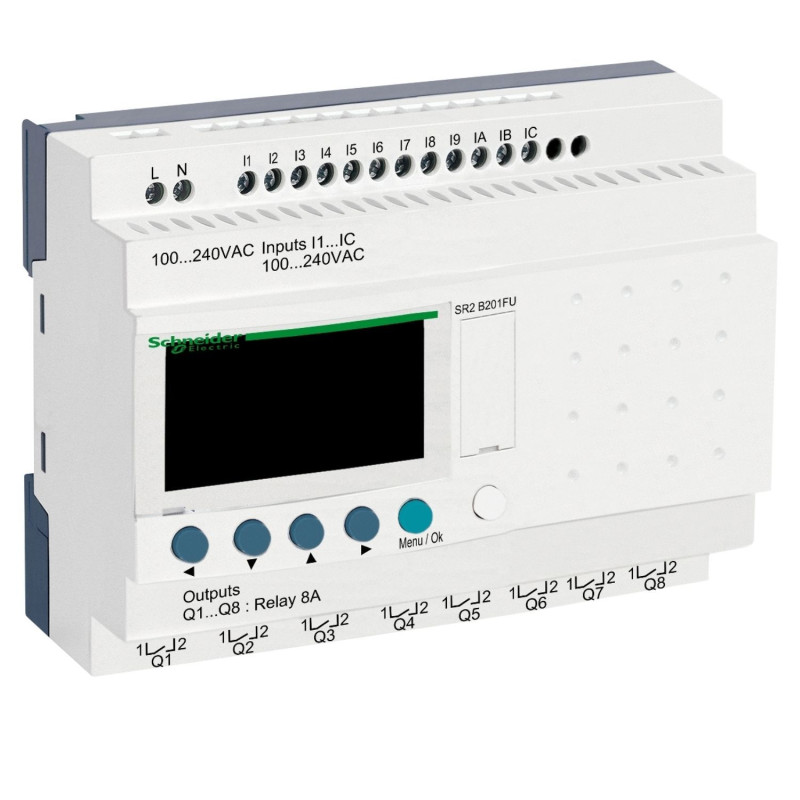

Relais intelligent compact.
Affichage :
Avec.
Programmation :
Ladder : 0…240 lignes ;
FBD : 0…500 lignes.
Performances :
Temps de cycle : 6…90 ms ;
Sauvegarde : 10 ans à 25 °C ;
Dérive horloge : 12 min/an (0…55 °C), 6 s/mois (25 °C).
Vérifications :
Mémoire vérifiée à chaque mise sous tension.
Alimentation :
Tension : 100…240 V AC ;
Limites : 85…264 V ;
Fréquence : 50/60 Hz ;
Courant max : 100 mA à 100 V ; 50 mA à 240 V ;
Puissance : 11 VA.
Isolation :
Tension d’isolement : 1780 V.
Protection :
Anti-inversion de bornes.
Entrées :
Nombre : 12 TOR ;
Tension : 100…240 V AC ;
Courant : 0,6 mA ;
Fréquences : 47…53 Hz, 57…63 Hz ;
Seuil état 1 : ≥ 79 V ;
Seuil état 0 : ≤ 40 V ;
Impédance : 350 kΩ.
Sorties :
Nombre : 8 relais ;
Tension : 5…30 V DC ; 24…250 V AC ;
Contacts : NO ;
Courant thermique : 8 A ;
Durée de vie électrique : 500000 cycles selon AC-12, AC-15, DC-12, DC-13 ;
Seuil min commutation : ≥ 10 mA à 12 V ;
Fréquence : 0,1 Hz (charge), 10 Hz (à vide) ;
Durée vie mécanique : 10 millions cycles.
Tension de tenue :
4 kV.
Horloge :
Avec.
Temps de réponse :
Entrées Ladder : 50 ms (0→1 et 1→0) ;
Entrées FBD : 50…255 ms ;
Sorties relais : 10 ms (0→1), 5 ms (1→0).
Raccordement :
Bornes à vis (rigide, semi-solide, flexible) ;
Couple : 0,5 Nm.
Catégorie surtension :
III.
Poids :
0,38 kg.
Environnement :
Immunité micro-coupure : 1 ms ;
Certifications : C-Tick, CSA, GL, GOST, UL ;
Normes : CEI 61000-4-2/3/4/5/6, CEI 60068-2 ;
Indice IP : IP20 (bornier), IP40 (face avant) ;
Pollution : 2 ;
Température fonctionnement : −20…55 °C ;
Stockage : −40…70 °C ;
Altitude : 2000 m (fonc.), 3048 m (transport) ;
Humidité : 95 % sans condensation.
Emballage :
Unité : 1 pc ;
Dimensions : 6,8 × 10 × 13,5 cm ;
Poids : 367 g ;
Carton : 20 pcs, 30 × 30 × 40 cm, 7,889 kg.
Particularités :
Programmation simple en échelle ;
Pack Découverte avec Zelio Soft ;
Mémoire EEPROM 10 ans.
