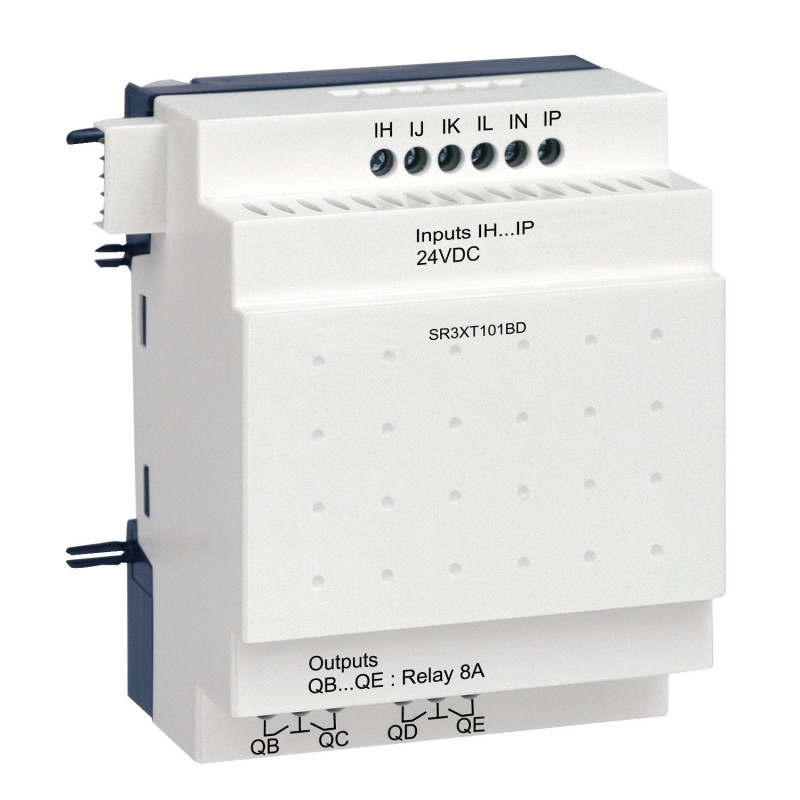

Complémentaires :
Nombre de lignes de schéma : 120 avec Ladder programmation ;
Temps de cycle : 6…90 ms ;
Temps de sauvegarde : 10 ans à 25 °C ;
Dérive de l’horloge : 12 min/an ;
Vérification mémoire : à chaque mise sous tension.
Alimentation :
Tension d’alimentation : 24 V CC ;
Limites tension : 19,2…30 V ;
Protection inversion polarité : avec.
Entrées logiques :
Nombre : 6 conformes CEI 61131-2 Type 1 ;
Type d’entrée : résistive ;
Tension entrée : 24 V CC ;
Courant entrée : 4 mA ;
Fréquence comptage : 1 kHz pour entrée TOR ;
Tension état 1 : ≥ 15 V ;
Tension état 0 : ≤ 5 V ;
Courant état 1 : ≥ 1,2 mA ou ≥ 2,2 mA selon circuit ;
Courant état 0 : ≤ 0,5 mA ou ≤ 0,75 mA selon circuit ;
Compatibilité : détecteurs PNP 3 fils ;
Impédance : 12 kΩ ou 7,4 kΩ selon circuit.
Sorties relais :
Nombre : 4 relais ;
Tension sortie : 24…250 V AC ; 5…30 V DC ;
Contacts : NO ;
Courant thermique : 8 A pour les 4 sorties ;
Durée de vie électrique : 500000 cycles selon CEI 60947-5-1 ;
Durée de vie mécanique : 10000000 cycles ;
Pouvoir de commutation : ≥ 10 mA à 12 V ;
Taux fonctionnement : 0,1 Hz à Ie ; 10 Hz à vide ;
Temps réponse : 10 ms montée ; 5 ms descente.
Raccordement :
Bornes à vis :
1 × 0,25 à 1 × 2,5 mm² flexible ;
2 × 0,25…2 × 0,75 mm² flexible ;
1 × 0,2…1 × 2,5 mm² semi-solide ;
1 × 0,2…1 × 2,5 mm² rigide ;
2 × 0,2…2 × 1,5 mm² rigide ;
Couple serrage : 0,5 N.m.
Caractéristiques électriques et environnementales :
Catégorie surtension : III ;
Poids net : 0,2 kg ;
Certifications : GL ; C-Tick ; UL ; GOST ; CSA ;
Normes : CEI 61000 ; CEI 60068 ; EN 55022 ;
Protection : IP20 bornier ; IP40 avant ;
Pollution : degré 2 ;
Température fonctionnement : -20…40 °C en boîtier non ventilé ; -20…55 °C normal ;
Stockage : -40…70 °C ;
Altitude : 2000 m fonctionnement ; 3048 m transport ;
Humidité : 95 % sans condensation.
Emballage :
Type 1 : PCE ; 1 unité ; 6,5 × 9,1 × 10 cm ; poids : 181 g.
Type 2 : S03 ; 30 unités ; 30 × 30 × 40 cm ; poids : 5,923 kg.
