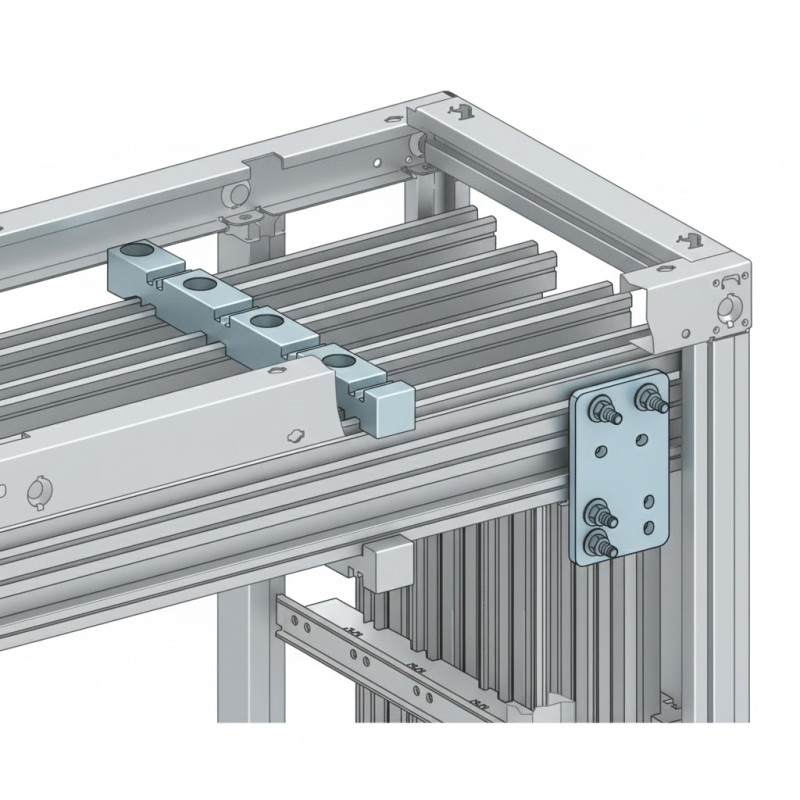

La connexion longue verticale Linergy LGYE est un composant clé pour les systèmes de distribution électrique haute performance. Elle assure un raccordement fiable et sécurisé pour les jeux de barres Linergy LGYE horizontaux de 5 mm d’épaisseur, garantissant une continuité de courant optimale dans les armoires PrismaSeT P.
La connexion verticale Linergy LGYE est idéale pour :
Raccordement fiable et sécurisé des jeux de barres horizontaux Linergy LGYE.
Maintien de performances élevées dans les armoires PrismaSeT P.
Support de courant nominal élevé pour installations industrielles et tertiaires.
Conception robuste avec fixation incluse pour une installation simple et sécurisée.
La connexion longue verticale Linergy LGYE est un composant clé pour les systèmes de distribution électrique haute performance. Elle assure un raccordement fiable et sécurisé pour les jeux de barres Linergy LGYE horizontaux de 5 mm d’épaisseur, garantissant une continuité de courant optimale dans les armoires PrismaSeT P. Cette connexion supporte des courants importants, avec une valeur nominale jusqu’à 2 500 A et un Icw de 100 kA eff pendant 1 seconde, tout en offrant une protection adaptée aux environnements électriques avec des indices IP30, IP31 et IP55.
La connexion verticale Linergy LGYE est idéale pour :
Raccordement fiable et sécurisé des jeux de barres horizontaux Linergy LGYE.
Maintien de performances élevées dans les armoires PrismaSeT P.
Support de courant nominal élevé pour installations industrielles et tertiaires.
Conception robuste avec fixation incluse pour une installation simple et sécurisée.
Caractéristiques techniques
Gamme : Linergy
Type de produit : Connexion verticale
Compatibilité : PrismaSeT P, Linergy LGYE jeu de barres
Équipements fournis : Support de fixation et éléments de fixation
Courant assigné d’emploi (Ie) : 2 500 A
Courant de court-circuit assigné (Icw) : 100 kA eff / 1 s
Dimensions : H 170 × L 100 × P 4 mm
Poids net : 1,6 kg
Quantité : Lot de 1
Normes : CEI 61439-1 / CEI 61439-2
Certification : ASTA
Applications
Connexion verticale de jeux de barres Linergy dans les armoires PrismaSeT P.
Distribution électrique haute performance et sécurisée.
Adaptée aux installations industrielles et tertiaires nécessitant un raccordement fiable et durable.
Avantages
Haute capacité de courant : supporte jusqu’à 2 500 A.
Protection contre intrusion et poussière avec IP30, IP31 et IP55.
Installation simple grâce aux supports et éléments de fixation inclus.
Conformité aux normes CEI et certification ASTA pour une fiabilité maximale.
