Spécifications techniques

Compatibilité et application

• Gamme : PrismaSeT

• Sous-gamme : PrismaSeT P

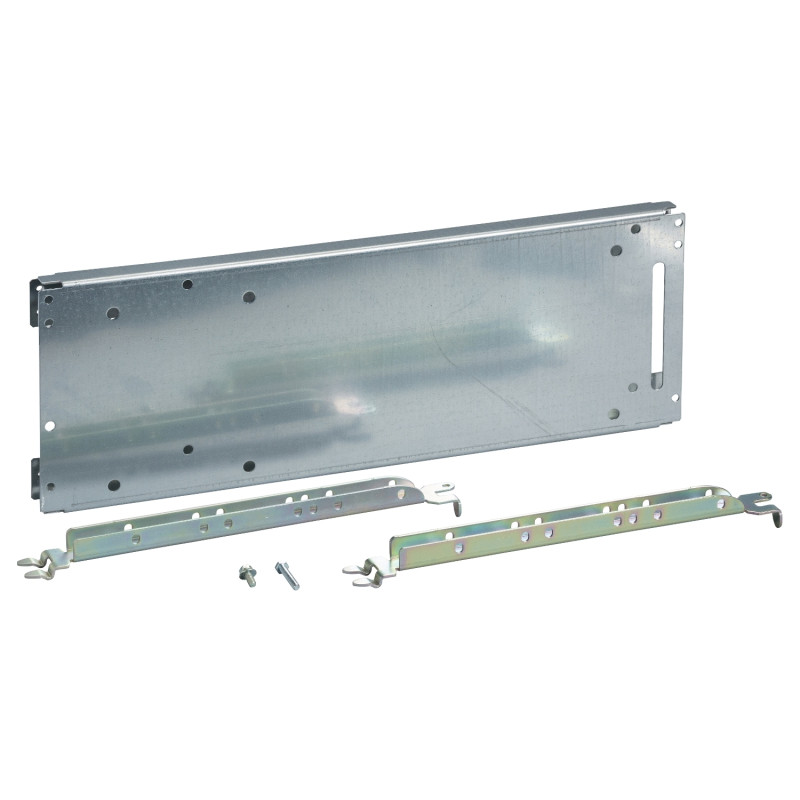

• Type : Platine de montage simple

• Appareils compatibles :

  • MasterPact NW08…16

  • MasterPact NW20…25

  • MasterPact NW32

  • Versions fixes et débrochables, 3P et 4P

  • Commande : maneton, montage vertical

Intégration dans l’armoire

• Installation dans panneau avant fixe vertical PrismaSeT P

• Armoire posée au sol largeur 650 mm

• Profondeurs compatibles : 600 mm et 1000 mm

Construction et finition

• Matière : Tôle d’acier

• Traitement : Électrophorèse + poudre époxy-polyester cuite au four

• Finition : Mate, texturée

• Couleur : Blanc RAL 9003

• Largeur : 650 mm

• Hauteur : 30 mm

• Poids net : 3,82 kg

Capacité d’installation

• Nombre d’appareils par rangée : 1

• Hauteur disponible : 36 modules (50 mm) selon le type d’appareil, la version (fixe/débrochable), le nombre de pôles, et le mode de connexion

• Compatibilités selon connexion :

  • Connexion avant sur adaptateur

  • Connexion avant sur Canalis

  • Connexion de fond sur adaptateur

  • Connexion de fond sur Canalis

  • Connexion avant sur jeux de barres

Chaque combinaison MTZ/NW, 3P ou 4P, fixe ou débrochable, possède sa hauteur de modules dédiée, déjà calibrée pour les architectures PrismaSeT P.

Conformité et certification

• Norme CEI 61439-2

• Certification ASTA
