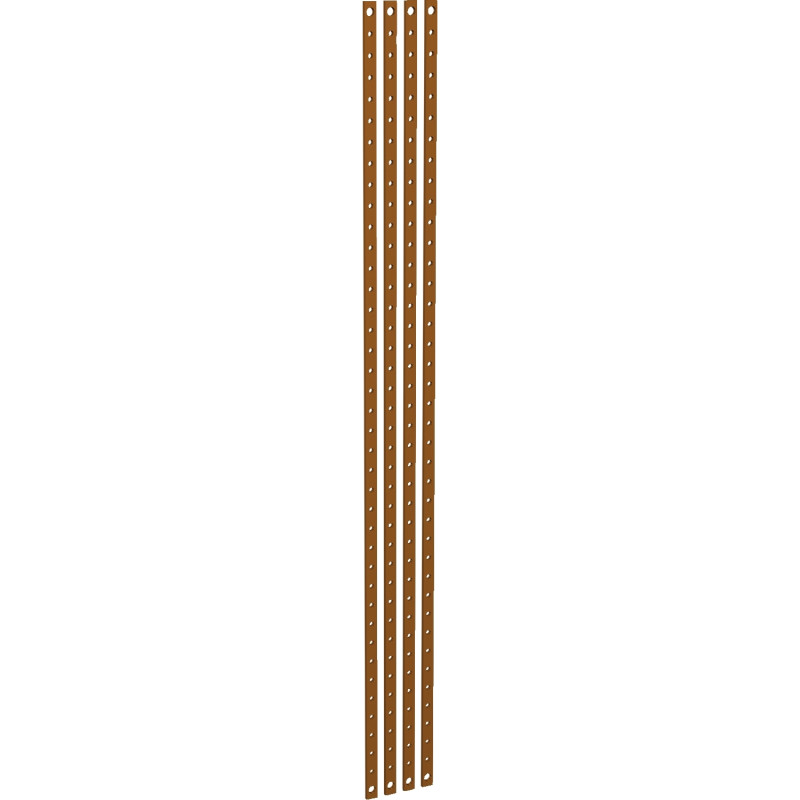

Jeu de barres en gaine 630A - barres taraudées 32x8 - L 1400 mm - lot de 4 Linergy BS Schneider Electric - LVS04174

Jeu de barres en gaine 630A - barres taraudées 32x8 - L 1400 mm - lot de 4 Linergy BS Schneider Electric - LVS04174

Référence GOPE-LVS04174-141125-KR0

Marque Schneider Electric

Le jeu de barres Linergy BS 630 A est conçu pour la distribution d’énergie à l’intérieur des armoires et coffrets PrismaSeT P et G. Il permet un raccordement vertical ou en fond de coffret, assurant une distribution fiable et sécurisée. Distribuer l’énergie électrique dans les tableaux et coffrets PrismaSeT. Assurer des connexions fiables pour les appareils modulaires. Permettre un montage vertical ou en fond de coffret selon la configuration.

Montage simple et rapide grâce aux trous filetés tous les 25 mm.
Distribution verticale optimisée dans les coffrets.
Conçu et testé pour garantir la conformité aux normes NF EN 61439-1 et 61439-2.

869 000 F CFA

HT

869 000 F CFA TTC

Quantité

EN STOCK

COMMANDEZ SUR WHATSAPP

Description

Caractéristiques techniques

Gamme : Linergy
Type de produit : Jeu de barres
Description : Barre plate
Section du jeu de barre : 32 × 8 mm
Longueur : 1400 mm
Largeur : 32 mm
Profondeur : 8 mm
Courant assigné d’emploi (Ie) : 630 A à 35 °C
Courant assigné de courte durée admissible (Icw) : 25 kA (1 s pour 4 supports)
Courant assigné de crête admissible (Ipk) : 55 kA
Type de connexion : Trou fileté, raccordement tous les 25 mm
Couleur : Naturel
Poids net : 12,54 kg
Normes : CEI 61439-1 / CEI 61439-2
Certifications : ASTA

Emballage

Unité (PCE)

Dimensions : H 2 × L 17 × P 154 cm
Poids : 12,65 kg

Détails du produit

Référence GOPE-LVS04174-141125-KR0

Documents joints

Téléchargement

LVS04174

Téléchargement (213.33KB)
