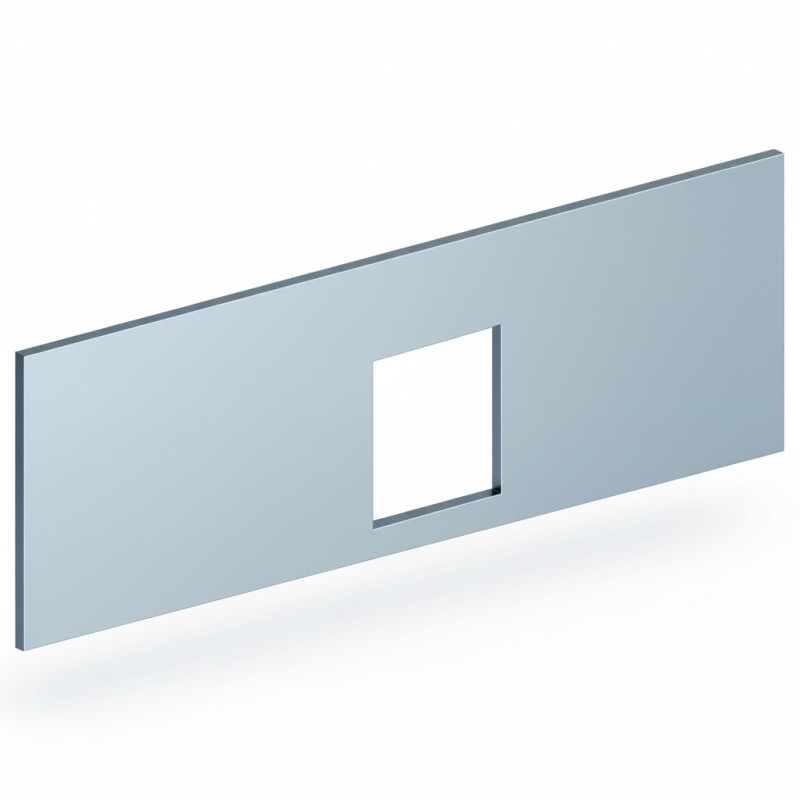

Ce plastron PrismaSeT G est un accessoire d’installation destiné aux enveloppes PrismaSeT G équipées d’une gaine additionnelle. Il assure la fermeture frontale avec une découpe adaptée aux disjoncteurs EasyPact CVS et EZC installés horizontalement. Il permet une intégration fiable, propre et sécurisée des appareils de coupure, avec raccordement direct et compatibilité totale avec les armoires et coffrets muraux largeurs 600 + 300 mm.
Gamme : PrismaSeT Gamme de produit : PrismaSeT G Type de produit : Plastron Catégorie : Accessoire d’installation Compatibilité : Enveloppes PrismaSeT G (armoire et coffret mural)
Type de plastron : Découpe Plaque frontale : Découpe Position de fonctionnement : Horizontale Connexion : Directe Modules verticaux : 6 modules (pas de 50 mm)
Compatibilité appareils
Compatible avec les disjoncteurs EasyPact installés en version fixe, commande par maneton, montage horizontal :
Types de pôles pris en charge • 3P ou 4P selon le modèle • Installation sur platine de montage support • Commande : maneton • Orientation : horizontale
Compatibilité avec enveloppes
Compatible avec les configurations suivantes (armoire ou coffret mural PrismaSeT G) :
• Largeur 600 mm + gaine 300 mm • Appareils EasyPact CVS400, CVS630, EZC400, EZC630 • Versions 3P ou 4P • Raccordement direct avec cache-borne long • Installation horizontale
Caractéristiques physiques
Matière : acier Finition : mate, texturée Traitement : électrophorèse + poudre époxy polyester polymérisée à chaud Couleur : blanc RAL 9003 Dimensions : • Hauteur : 300 mm • Largeur : 500 mm Poids net : 1,18 kg
Normes et certifications
Conformité : CEI 61439-1 et CEI 61439-2 Certification : ASTA Degré de protection : IP30
