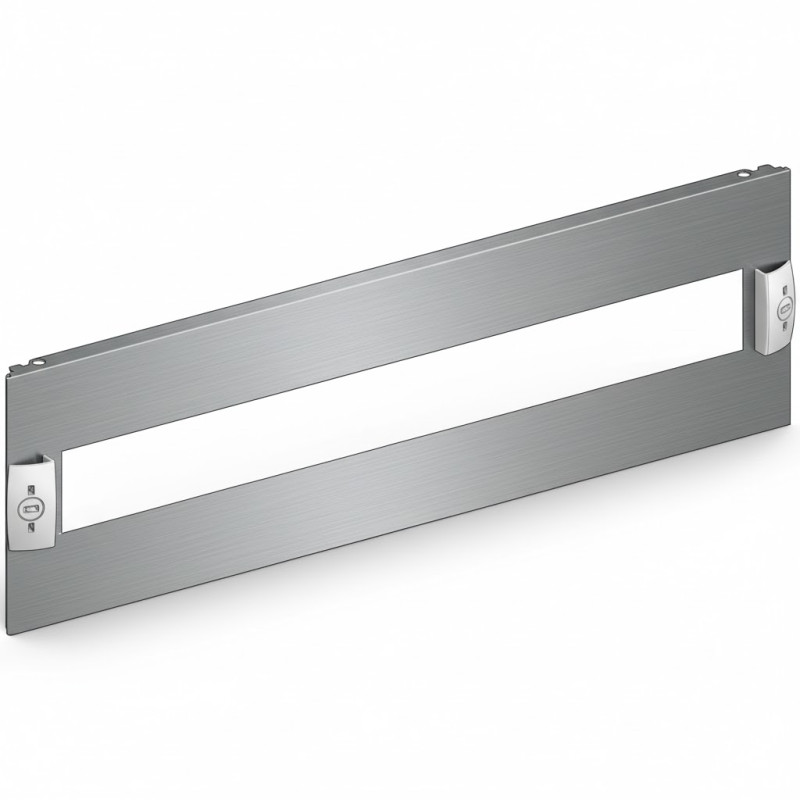

Ce plastron PrismaSeT est destiné aux armoires, cellules et coffrets des gammes P et G. Réalisé en acier avec finition mate et texturée, il assure une protection frontale contre l’accès aux parties actives tout en permettant l’intégration d’appareils Acti 9 et Multi9. Adapté aux installations de largeur 600 ou 650 mm, il offre 24 modules par rangée et 2 modules verticaux. Conforme aux normes CEI 61439-1 et 61439-2 et certifié ASTA, il garantit robustesse, sécurité et compatibilité avec de nombreuses configurations. PrismaSeT – Plastron modulaire pour appareillage Acti9 ou Multi9 ; plastron découpé ; installation verticale dans PrismaSeT P & G ; pour armoires posées au sol largeur 600/650 mm ; tôle d’acier finition mate/texturée ; protection contre l’accès aux parties actives.
PrismaSeT – Plastron modulaire pour appareillage Acti9 ou Multi9 ; plastron découpé ; installation verticale dans PrismaSeT P & G ; pour armoires posées au sol largeur 600/650 mm ; tôle d’acier finition mate/texturée ; protection contre l’accès aux parties actives.
Principales : Gamme : PrismaSeT ; Gamme de produit : PrismaSeT G ; PrismaSeT P ; Type de produit : Plastron ; Catégorie : Accessoire d’installation. Compatibilité de gamme : PrismaSeT G enveloppe ; PrismaSeT P cellule ; PrismaSeT Pack 250 enveloppe.
Type de plastron : Modulaire ; découpe pour appareils Acti 9 et Multi9 (lampes, appareils de mesure).
Complémentaires : Description du coffret/armoire : armoire 600 mm ; coffret mural 600 mm ; cellule 650 mm profondeur 400 mm ; coffret Pack 600 mm ; Pas : 48 ; Modules 18 mm par rangée : 24 ; Modules verticaux : 2 ; Normes : CEI 61439-1 ; CEI 61439-2 ; Certifications : ASTA ; Matière : acier ; Finition : mat ; texturé ; Protection : électrophorèse + poudre époxy ; Couleur : blanc RAL 9003 ; Hauteur : 100 mm ; Largeur : 500 mm ; Poids net : 0,36 kg ; Quantité : lot de 1.
Unité fonctionnelle : Compatibilité avec diverses configurations Acti9 et Multi9 en coffrets muraux, armoires, cellules et coffrets Pack.
Emballage : Type 1 : PCE ; 1 unité ; H 2,7 cm ; L 11,5 cm ; Long. 51,5 cm ; 357 g. Type 2 : BB1 ; 10 unités ; H 17 cm ; L 13 cm ; Long. 53,5 cm ; 3,724 kg. Type 3 : P12 ; 180 unités ; H 37 cm ; L 80 cm ; Long. 120 cm ; 78 kg.
