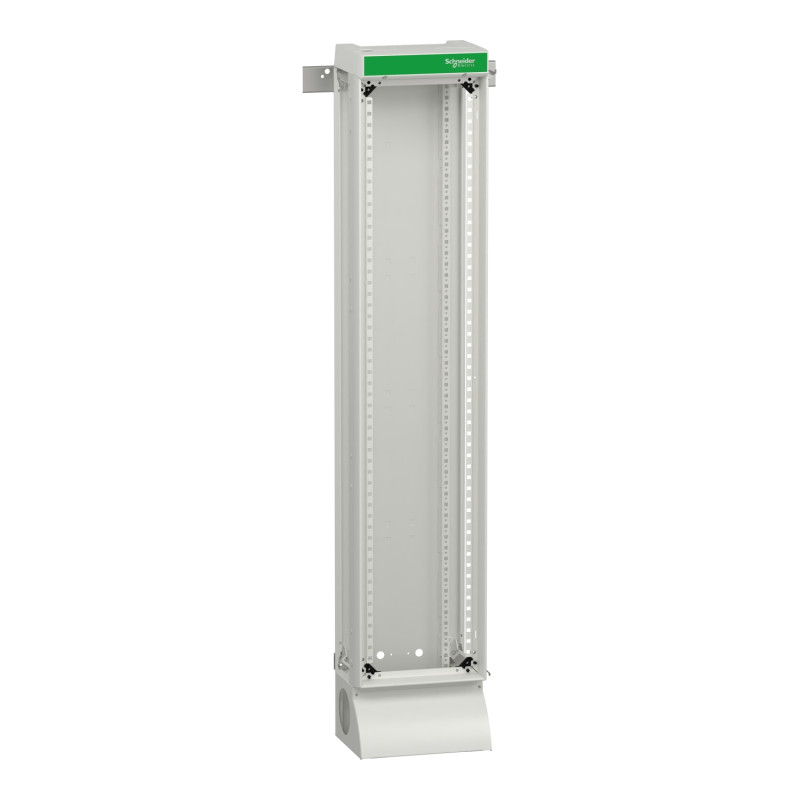

Gaine extension Armoire - IP30 - L300 - 27M - RAL9003 PrismaSeT G Schneider Electric - LVS08272

Caractéristiques techniques

Principales

• Gamme : PrismaSeT

• Série de produit : PrismaSeT G

• Type de produit ou équipement : Gaine d’extension (conduit)

• Application : Distribution électrique basse tension

• Type de coffret : Coffret fonctionnel livré en kit / Armoire métallique intérieure

• Description du coffret/armoire : Gaine d’armoire – largeur 300 mm

• Composition du kit :

  • Montants verticaux

  • Plaque arrière

  • Plaque supérieure

  • Plaque inférieure

  • Socle

• Nombre de modules verticaux (50 mm) : 27

• Nombre de modules 18 mm par rangée : 10

• Type de plaque frontale : Non fournie (à commander séparément)

• Classe d’isolation électrique : Classe I

• Normes : CEI 61439-1, CEI 61439-2, CEI 62208

• Certifications : ASTA, EAC

Performances électriques

• [Ui] Tension assignée d’isolement : 1000 V

• Fréquence du réseau : 50/60 Hz

• Courant assigné d’emploi (In) : 630 A à 40 °C

• Courant de court-circuit : 50 kA

• [Icw] Courant de courte durée admissible (1 s) : 25 kA

• [Ipk] Courant de crête admissible : 53 kA

Protection et résistance

• Degré de protection IP :

  • IP30 (avec plastron)

  • IP40 (avec porte)

  • IP41 (avec porte + auvent)

  • IP43 (avec porte + auvent + joint)

• Tenue aux chocs IK :

  • IK07 (avec plastron)

  • IK08 (avec porte transparente)

  • IK10 (avec porte pleine)

• Tenue mécanique : Essais sismiques 2,5 G conformes à CEI 60068-2-57

Caractéristiques physiques

• Hauteur (avec plinthe) : 1580 mm

• Largeur : 305 mm

• Profondeur : 205 mm

• Poids net : 12,72 kg

• Finition de surface : Mate / Texturée

• Couleur : Blanc (RAL 9003)

• Matière : Tôle d’acier traitée

• Traitement de protection : Électrophorèse + poudre d’époxy-polyester polymérisée à chaud

Conditionnement

• Type d’emballage 1 : PCE

  • 1 unité par paquet

  • Dimensions : 1600 × 375 × 140 mm

  • Poids : 14,67 kg

• Type d’emballage 2 : PAL

  • 18 unités par palette

  • Dimensions : 2020 × 1200 × 960 mm

  • Poids total : 287 kg

Avantages

• Solution modulaire et extensible, idéale pour les systèmes PrismaSeT G 27M.

• Gain d’espace grâce à une conception compacte.

• Protection évolutive jusqu’à IP43 selon les accessoires ajoutés.

• Excellente tenue mécanique et sismique, assurant durabilité et sécurité.

• Finition professionnelle résistante à la corrosion et à l’usure.

Applications

• Tableaux électriques basse tension PrismaSeT G.

• Extensions d’armoires 27M pour zones d’appareillage supplémentaires.

• Secteurs tertiaires, industriels et infrastructures.

• Environnements nécessitant modularité et fiabilité renforcée.
