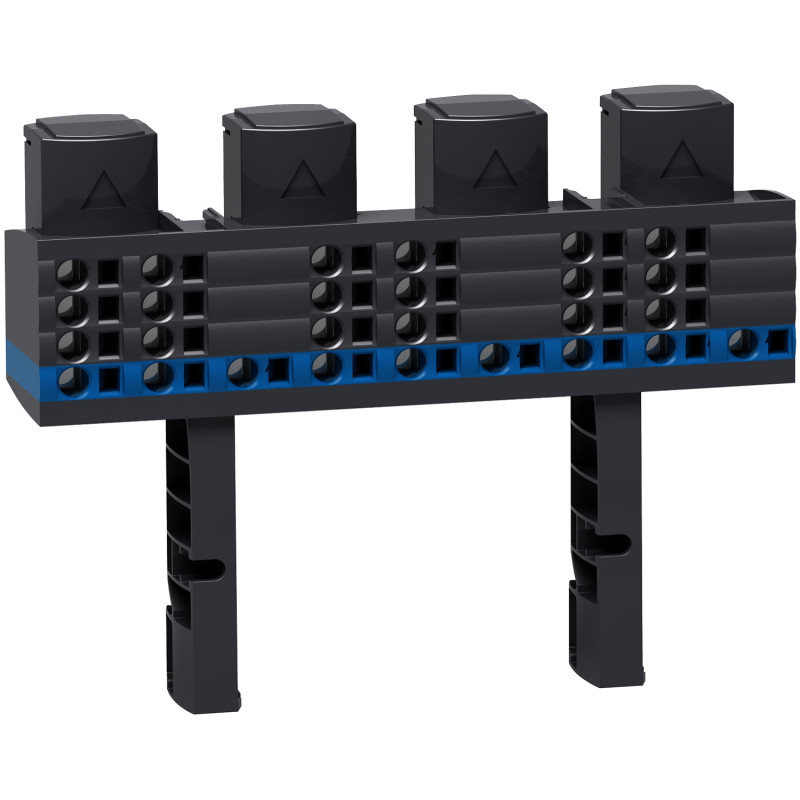

Le Linergy FM sert à :

• Distribuer l’énergie avec fiabilité sur l’ensemble des disjoncteurs de départ d’une rangée.

• Optimiser le câblage dans les tableaux de distribution.

• Garantir une alimentation homogène et sécurisée des appareils modulaires.

Lieu d’installation

Le produit s’installe :

• Sur rail DIN.

• Dans les enveloppes PrismaSeT G, PrismaSeT P, Prisma PH et Prisma Pack 250.

• Dans les coffrets Spacial compatibles (face arrière rainurée ou pleine).

Points forts à l’installation

• Fixation directe sur rail DIN pour une installation rapide.

• Connexion rapide grâce aux barrettes de raccordement.

• Adapté aux appareils modulaires standards.

• Distribution uniforme sur 12 modules (pas de 9 mm).

• Bornes isolées pour une sécurité renforcée.

• Compatible avec tous les disjoncteurs Acti9.

Conformité et normes

Le répartiteur Linergy FM répond aux exigences suivantes :

• CEI 61439-1

• CEI 61439-2

• CEI 60947-7-1
  Ces normes garantissent la conformité des ensembles basse tension, la robustesse et la sécurité d’utilisation.
  Certifications : ASTA

Caractéristiques techniques principales

• Tension d’emploi : 690 V AC

• Tension d’isolement : 750 V

• Tenue aux chocs : 8 kV

• Courant assigné : 160 A

• Courant de crête admissible : 20 kA

• I²t d’enclenchement : 6 700 000 A².s

• Pôles : 3P + N

• Connexions :

  • Alimentation : cosse sertie 50 mm² ou barres flexibles 20×3 mm

  • Distribution : barrettes de raccordement rapide 4 à 10 mm² (rigide ou flexible)

• Modules : 12 (pas 9 mm)

• Poids net : 0,92 kg

• Couleur : gris anthracite (RAL 7016)

Conditionnement

• Unité de base : 1 pièce

• Emballage individuel : compact et protégé

• Emballages multiples disponibles selon les besoins logistiques
  (BB1 : lot de 5 / P12 : lot de 110)
