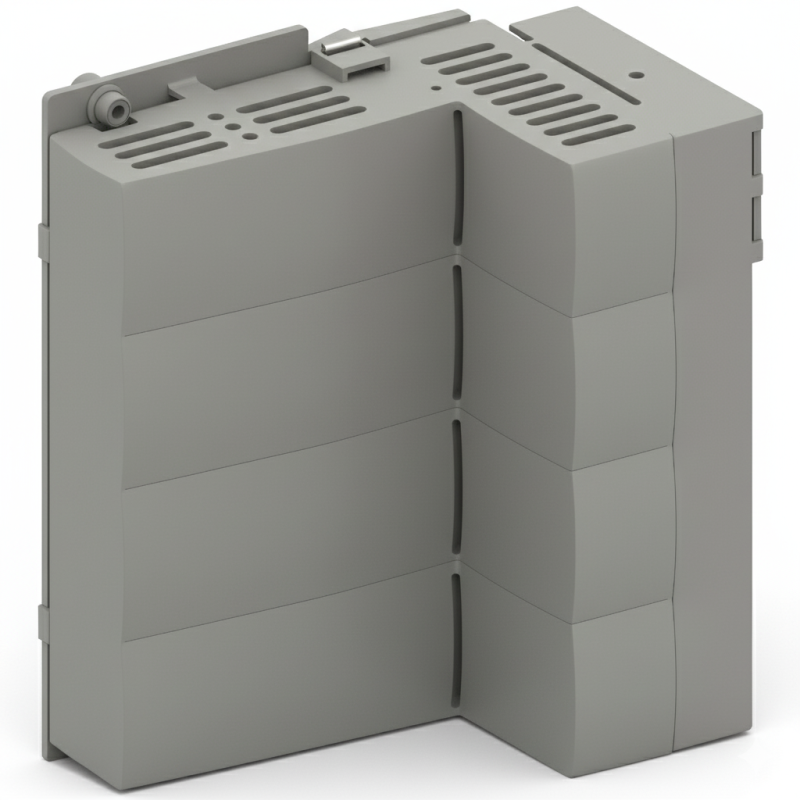

Le bloc d’alimentation Linergy BW est conçu pour assurer la distribution de courant jusqu’à 400 A dans les installations électriques horizontales. Adapté aux architectures PrismaSeT G et PrismaSeT P, il assure un raccordement fiable entre les appareils et le jeu de barres Linergy BW. Ce composant est compatible avec plusieurs disjoncteurs de la gamme Schneider Electric, notamment ComPacT NSX, INS, INV et EasyPact CVS, pour des installations fixes avec commande par maneton horizontal ou poignée rotative frontale.
Informations principales Gamme : Linergy Gamme de produit : Linergy BW Type de produit : Bloc d’alimentation Catégorie : Accessoire de distribution de courant Nom du produit : Linergy BW – compatible PrismaSeT G et PrismaSeT P Équipement fourni : Bloc livré avec raccordement intégré Normes : CEI 61439-1 et CEI 61439-2 (coffrets intérieurs) Certification : ASTA
Compatibilité installation Compatible avec : – Cellules PrismaSeT P largeur 650 mm – Armoires PrismaSeT G largeur 850 mm – Ensemble armoire + gaine largeur 600 + 300 mm – Ensemble coffret mural + gaine largeur 600 + 300 mm Connexion : Raccordement appareil–armoire via jeu de barres Linergy BW
Compatibilité appareils installés Le bloc est conçu pour les appareils fixes suivants : – ComPacT NSX400 (3P ou 4P, sans protection différentielle, commande maneton horizontal) – ComPacT INS320 à 400 (commande poignée rotative frontale directe) – ComPacT INV320 à 400 (commande poignée rotative frontale directe) – EasyPact CVS400 (sans protection différentielle, commande maneton horizontal)
Caractéristiques électriques Courant assigné d’emploi : 400 A Nombre de pôles : 4P
Dimensions et poids Poids net : 2,68 kg Conditionnement unitaire : – Hauteur : 12 cm – Largeur : 19,5 cm – Longueur : 24,5 cm – Poids : 2,635 kg
Conditionnement groupé : – Type : P12 – Quantité par emballage : 72 unités – Hauteur : 63 cm – Largeur : 80 cm – Longueur : 120 cm – Poids total : 199 kg
Compatibilité détaillée par configuration d’armoire Le bloc d’alimentation est compatible avec les configurations suivantes : – PrismaSeT P cellule 650 mm – PrismaSeT G armoire 850 mm pour ComPacT NSX400 (3P ou 4P) avec 1 bloc de connexion référence 6 ou 9 selon version – PrismaSeT G armoire + gaine 600 + 300 mm pour EasyPact CVS400 (3P ou 4P) en raccordement direct avec cache-borne long – Coffret mural + gaine 600 + 300 mm pour EasyPact CVS400 – Configurations équivalentes pour ComPacT INS320-400 et INV320-400 en commande frontale directe – Configurations similaires pour ComPacT NSX400 (raccordement direct ou bloc de connexion, 3P ou 4P, version 6 ou 9)
