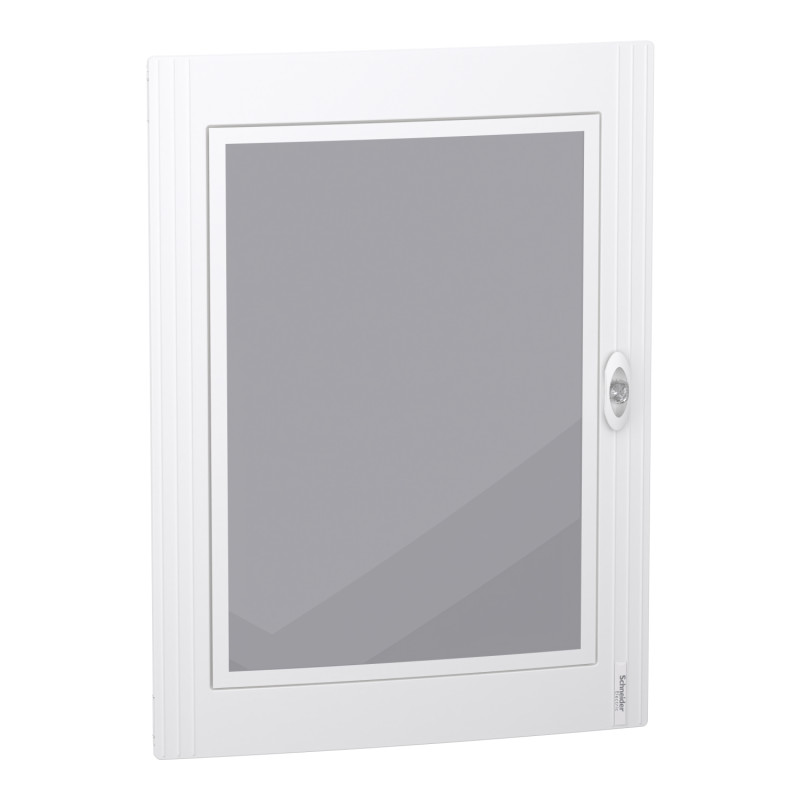

Cette porte fumée PrismaSeT XS convient aux coffrets nécessitant une protection IP40 et IK09, avec une capacité de quatre rangées de 24 modules. Conçue en verre avec un bord en acier blanc, elle valorise l’esthétique tout en protégeant l’installation. Elle s’installe en saillie ou en encastré, avec ouverture à droite ou à gauche, et s’adapte aux bâtiments résidentiels et petits tertiaires. Livrée en emballage unitaire, elle assure visibilité, sécurité et harmonie avec le coffret.
Principales : Gamme : PrismaSeT ; Type de produit : Porte ; Catégorie : Accessoire d’enveloppe ; Compatibilité : PrismaSeT XS.
Installation du coffret : Affleurant ; Saillie.
Caractéristiques techniques : Numéro de clé : Nombre à indiquer ; Type de porte : Transparent ; Sens d’ouverture : Droit ou gauche ; Nombre de rangées : 4 ; Pas 9 mm : 48,0 ; Modules par rangée : 24 ; Total modules : 96,0.
Dimensions : Largeur : 550 mm ; Hauteur : 750 mm ; Profondeur : 20 mm.
Matières : Porte : verre ; Bord : acier.
Poids net : 6,910 kg.
Couleur : Incolore.
Segment de marché : Résidentiel ; Petits bâtiments.
Environnement : Degré de protection IP : IP40 ; Tenue aux chocs IK : IK09 ; Température de fonctionnement : -25…60 °C.
Emballage 1 : Type : PCE ; Unité : 1 ; Hauteur : 7,000 cm ; Largeur : 63,000 cm ; Longueur : 84,000 cm ; Poids : 5,706 kg.
Emballage 2 : Type : P12 ; Nb produits : 19 ; Hauteur : 117,000 cm ; Largeur : 80,000 cm ; Longueur : 120,000 cm ; Poids : 124,000 kg.
Divers : Porte en parfaite harmonie avec le coffret ; Esthétique de la porte ; Protection maximale de l’installation.
