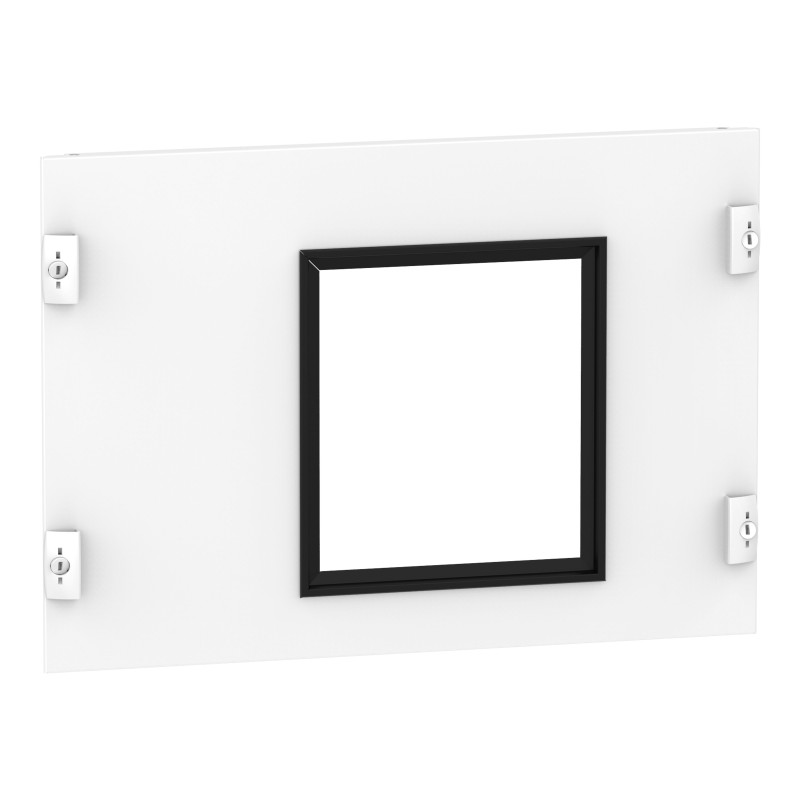

Plastron MTZ2 16/16 - 7M - fixe - L650 PrismaSeT P Schneider Electric - LVS03692

Plastron MTZ2 16/16 - 7M - fixe - L650 PrismaSeT P Schneider Electric - LVS03692

Référence GOPE-LVS03692-171125-KR0

Marque Schneider Electric

Plastron en tôle d’acier découpé, faisant partie de l’habillage des enveloppes PrismaSeT P. Installé sur la face avant, il protège l’utilisateur contre l’accès aux parties actives sous tension. Conçu pour les cellules MTZ1/NT verticales et les armoires de largeur 650 mm, il s’intègre dans une plaque avant PrismaSeT P montée horizontalement.

129 000 F CFA

HT

129 000 F CFA TTC

Quantité

EN STOCK

COMMANDEZ SUR WHATSAPP

Description

Spécifications techniques

Principales

Gamme : PrismaSeT
Gamme de produit : PrismaSeT P
Type de produit : Plastron
Catégorie : Accessoire d’installation
Type de plastron : Découpe
Compatibilité :
- MasterPacT fixe NT06…10, NT12, NT16
- Contrôle : par maneton ou mécanisme moteur
- Installation : verticale

Description des pôles

1 x 3P ou 1 x 4P selon le modèle
Platine de montage support adaptée à chaque MasterPacT (NT06…16)

Position de fonctionnement

Horizontal

Compatibilité coffrets / armoires

Cellule – largeur 650 mm, profondeur 400 mm
Cellule – largeur 650 mm, profondeur 800 mm

Raccordement

Connexion avant
Connexion arrière

Modules verticaux

Nombre : 7 (50 mm)

Matériau et finition

Matière : Acier
Finition : Mat, texturé
Traitement de surface : Électrophorèse + poudre époxy-polyester polymérisée à chaud
Couleur : Blanc RAL 9003

Normes et certifications

CEI 61439-1
CEI 61439-2
Certification : ASTA

Dimensions et poids

Hauteur : 350 mm
Largeur : 500 mm
Poids net : 1,44 kg

Détails du produit

Référence GOPE-LVS03692-171125-KR0

Documents joints

Téléchargement

LVS03692

Téléchargement (222.54KB)
