Utilité et installation

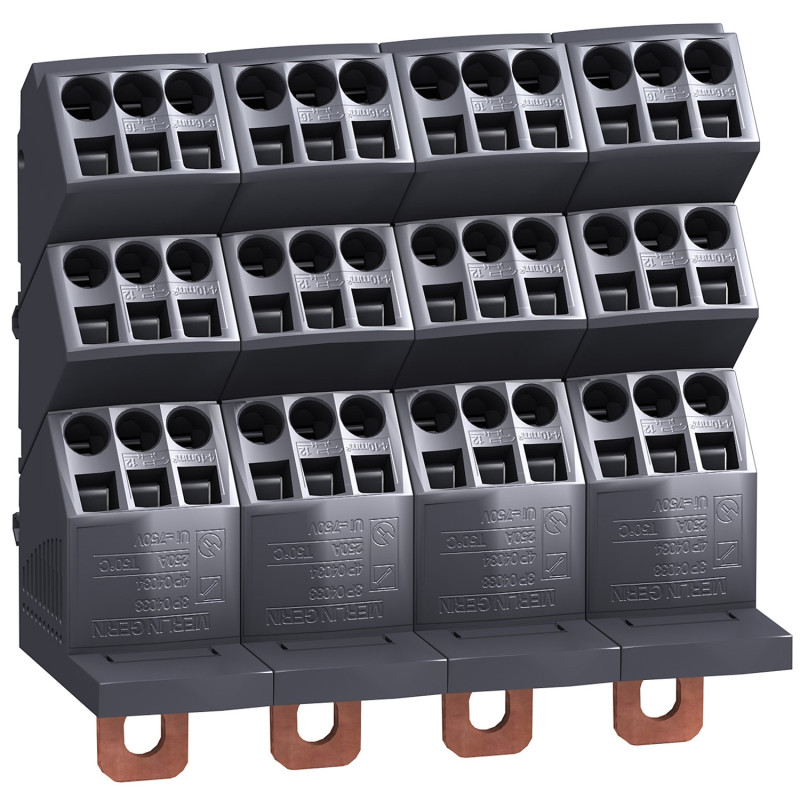

Le répartiteur Linergy DP sert à distribuer le courant en sortie de disjoncteurs ComPacT NSX/INS jusqu’à 250 A, grâce à un raccordement direct et sans accessoires supplémentaires.
Il est conçu pour être installé dans les armoires PrismaSeT P, mais également compatible avec les enveloppes PrismaSeT G, Prisma PH et les coffrets PrismaSeT Pack 250.

Avantages à l’installation

– Installation rapide grâce au système de connexion directe.
– Gain de temps important en câblage.
– Large compatibilité avec les disjoncteurs ComPacT et EasyPact.
– Même largeur que les appareils, n’ajoute aucun encombrement dans le tableau.
– Positionnement horizontal ou vertical selon les besoins.

Conformité aux normes

Ce répartiteur répond aux normes suivantes :
– CEI 60947-7-1 (appareillage basse tension)
– CEI 61439-1 et 61439-2 (ensemble d’appareillage basse tension)
Certification : ASTA

CARACTÉRISTIQUES PRINCIPALES

Gamme : Linergy
Type de produit : Répartiteur 4P
Nom : Linergy DP
Catégorie : Accessoire de distribution de courant
Degré de protection : IPxxB

Compatible avec les gammes :
– PrismaSeT G
– PrismaSeT P
– Prisma PH
– PrismaSeT Pack 250

CARACTÉRISTIQUES COMPLÉMENTAIRES

Montage et support

– Montage sur platine
– Montage sur rail DIN
– Installation horizontale ou verticale selon les appareils

Appareils compatibles (extrait synthétisé)

Compatible avec de nombreux disjoncteurs Schneider Electric, dont :
– EasyPact CVS100…250 (avec ou sans différentiel, maneton ou poignée rotative)
– ComPacT INS250
– ComPacT INV100 / INV160 / INV200 / INV250
– ComPacT NSX100…250 (fixes ou plug-in, toutes commandes)

Compatibilité assurée en configurations horizontales et verticales selon les modèles.

CARACTÉRISTIQUES ÉLECTRIQUES

Tension d’emploi : 690 V AC
Tension d’isolement : 750 V AC
Tension de tenue aux chocs : 8 kV
Courant assigné d’emploi : 250 A (à 40 °C)
Courant de courte durée admissible : 8,5 kA (1 s)
Courant de crête admissible : 30 kA
Énergie I²t à l’enclenchement : 72 250 000 A²·s

RACCORDEMENT

Alimentation : connexion directe jusqu’à 120 mm²
Distribution via bornes à ressort :
– 6 × 4 à 10 mm² flexibles
– 3 × 6 à 16 mm² flexibles
– 6 × 4 à 10 mm² rigides
– 3 × 6 à 16 mm² rigides

DIMENSIONS ET DONNÉES PHYSIQUES

Hauteur : 140 mm
Largeur : 140 mm
Profondeur : 64 mm
Poids net : 0,96 kg
Couleur : Gris anthracite (RAL 7016)

ENVIRONNEMENT

Degré de pollution : 3
Catégorie de surtension : III
Tenue au fil incandescent : 960 °C
Température de fonctionnement : -25 à +55 °C

EMBALLAGE

Conditionnement unitaire (PCE) :
– 1 pièce, dimensions 6,5 × 14,5 × 15,5 cm, poids 946 g

Conditionnement intermédiaire (BB1) :
– 10 pièces, poids total 9,48 kg

Conditionnement groupé (P06) :
– 200 pièces, poids total 201 kg
