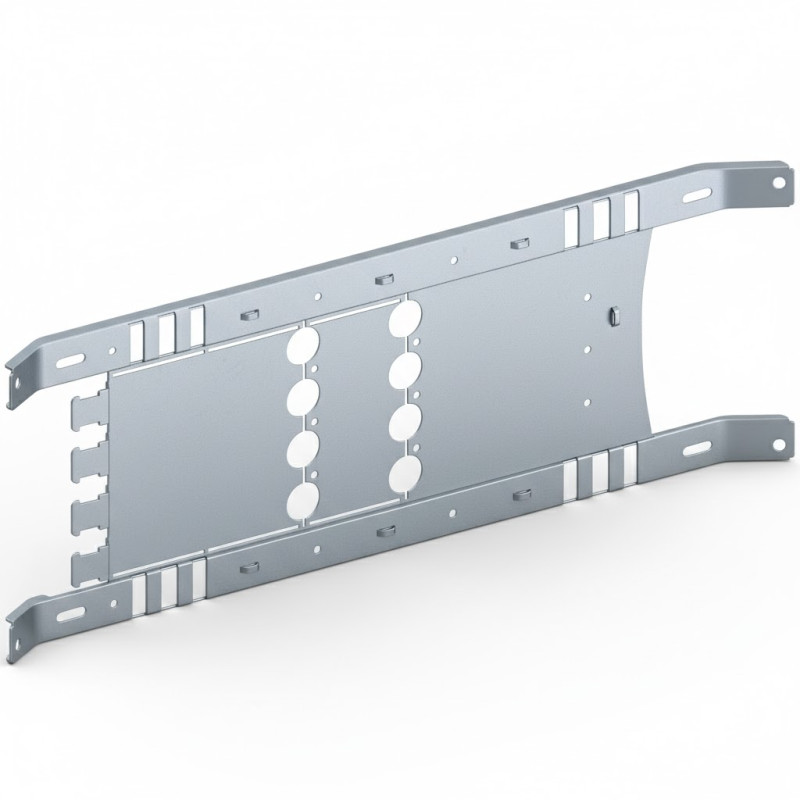

Gamme et application

• Gamme : PrismaSeT

• Sous-gamme : PrismaSeT P

• Type de produit : Platine de montage simple

• Catégorie : Accessoire d’installation

• Compatibilité : Cellules PrismaSeT P – largeur 650 mm

Intégration dans l’armoire

• Panneau avant fixe horizontal

• Cellule : largeur 650 mm, profondeur 400 mm

• Nombre d’appareils par rangée : 1

• Hauteur de montage : 3 modules

• Montage direct dans la cellule

Compatibilité des appareils

Compatible avec les appareils suivants, en installation horizontale :

EasyPact CVS (avec ou sans protection différentielle)

• CVS100…160 – commande par maneton – 4 pôles

• CVS250 – commande par maneton – 4 pôles

ComPacT INS / INV

• INS250 – poignée rotative frontale directe – 3P et 4P

• INV250 – poignée rotative frontale directe – 3P et 4P

ComPacT NSX

• NSX100…160 (avec ou sans VIGI) – commande par maneton – 4P

• NSX250 (avec ou sans VIGI) – commande par maneton – 4P

Description des pôles

• CVS100…160 : 4P

• CVS250 : 4P

• INS250 : 3P ou 4P

• INV250 : 3P ou 4P

• NSX100…160 : 4P

• NSX250 : 4P

Modules verticaux nécessaires (50 mm)

Pour tous les appareils compatibles :

• 4 modules nécessaires pour un montage direct dans une cellule 650 mm.

Construction et matériaux

• Matière : Tôle d’acier

• Traitement : Électrophorèse + poudre époxy-polyester cuite au four

• Finition : Texturée, mate

• Couleur : Blanc RAL 9003

• Largeur : 650 mm

• Hauteur : 192 mm

• Poids net : 1,48 kg

Conformité

• Norme : CEI 61439-2

• Certification : ASTA

Détails d’intégration dans cellules PrismaSeT P

Applicable pour cellulaire 650 × 400 mm avec les configurations suivantes :

• EasyPact CVS100…160 – 4P – direct

• EasyPact CVS250 – 4P – direct

• ComPacT INS250 – 3P ou 4P – direct

• ComPacT INV250 – 3P ou 4P – direct

• ComPacT NSX100…160 – 4P – direct

• ComPacT NSX250 – 4P – direct
  Toutes les versions nécessitent 4 modules pour l’installation.
