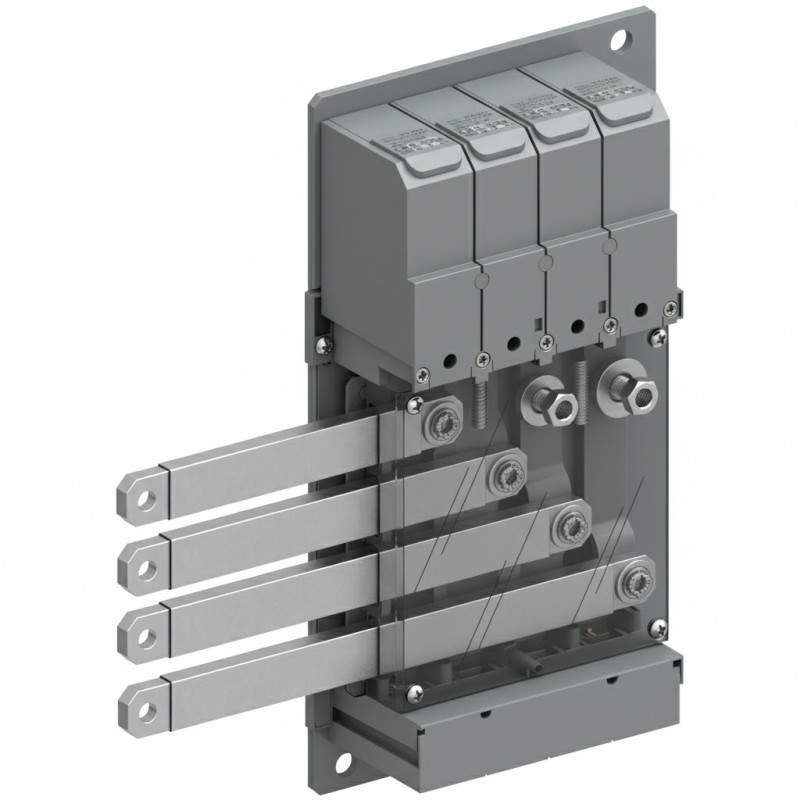

Raccordement arrivée reporté en gaine NS630 PrismaSeT G Schneider Electric - LVS04076

Raccordement arrivée reporté en gaine NS630 PrismaSeT G Schneider Electric - LVS04076

Référence GOPE-LVS04076-141125-KR0

Marque Schneider Electric

Le bloc de raccordement amont PrismaSeT est un ensemble de connexion en cuivre conçu pour les installations fixes horizontales avec les systèmes PrismaSeT G et P. Compatible avec les disjoncteurs ComPacT NSX400 et NSX630 3P ou 4P, il permet une alimentation sûre des appareils dans les armoires, coffrets muraux et gaines. Conçu pour un raccordement bas ou haut, il assure une installation fiable et conforme aux normes CEI 61439-1 et 61439-2.

479 000 F CFA

HT

479 000 F CFA TTC

Quantité

EN STOCK

COMMANDEZ SUR WHATSAPP

Description

Caractéristiques générales

Gamme : PrismaSeT
Gamme de produit : PrismaSeT G
Type : Bloc de raccordement amont
Catégorie : Accessoire de raccordement
Nom du produit : PrismaSeT G/P
Quantité par lot : 1
Normes : CEI 61439-1, CEI 61439-2
Certification : ASTA

Compatibilité installation

Systèmes PrismaSeT G et P
Disjoncteurs ComPacT NSX400 et NSX630
Appareils fixes, maneton horizontal
Armoire largeur 850 mm
Armoire + gaine largeur 600 + 300 mm
Coffret mural + gaine largeur 600 + 300 mm
Emplacement de raccordement : bas et haut

Performances électriques

Courant assigné d’emploi (Ie) : 630 A
Nombre de pôles : 3P ou 4P selon modèle

Dimensions et poids

Poids net : 7,72 kg
Emballage unitaire : 12,5 × 23,5 × 43,5 cm, 7,52 kg
Emballage groupé : 50 × 80 × 120 cm, 162 kg, 20 pièces

Applications

Raccordement horizontal dans armoires PrismaSeT G
Compatible avec coffrets muraux et gaines pour installations fixes
Permet une alimentation sécurisée des disjoncteurs NSX sans protection différentielle

Détails du produit

Référence GOPE-LVS04076-141125-KR0

Documents joints

Téléchargement

LVS04076

Téléchargement (259.01KB)
