Principales :

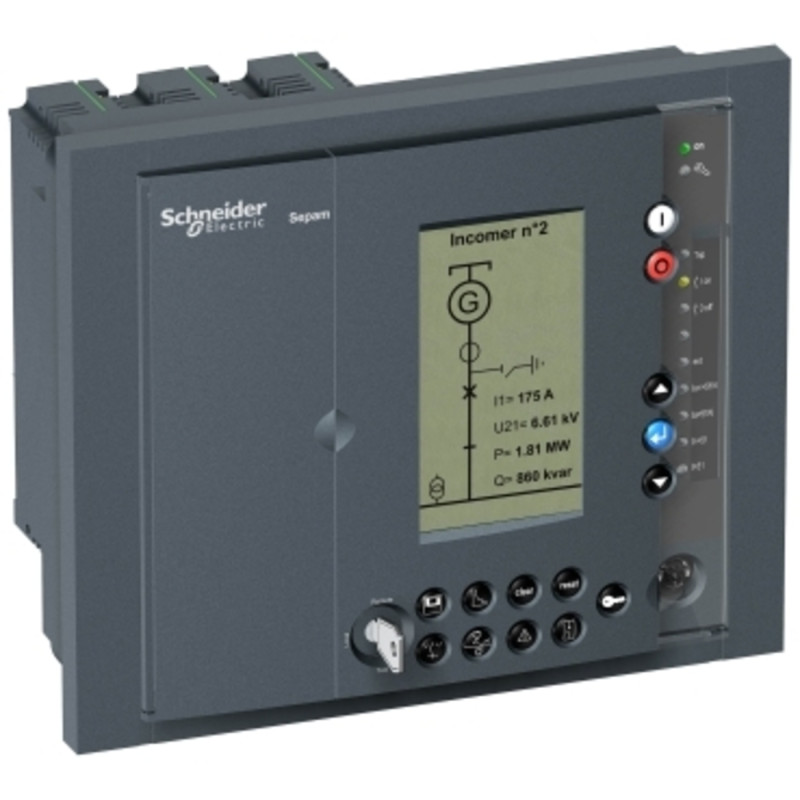

Gamme de produit : Sepam series 80 ;
Nom de l'appareil : SEP888 ;
Type d'interface de machine d'utilisateur : Factice.
Complémentaires :
Signalisation UMI ;
Données Logipam ;
Comptage et données diagnostic ;
Version de Sepam et modules télécommandés ;
Paramètres de protection principaux ;
Schéma du phaseur des courants ou des tensions ;
État des entrées logiques ;
État de l'appareil de coupure et de sectionnement sur le tableau à schéma animé ;
Liste des fonctions de protection activées ;
Alarmes et messages de fonctionnement ;
Contrôle UMI ;
Acquittement d'alarme ;
Test de sortie ;
Commande d'ouverture/fermeture de l'appareil ;
Réinitialisation Sepam ;
Sélection du mode de contrôle Sepam.
Afficheur et signalisation :
Résolution de l'afficheur : 128 x 240 pixels ;
Nombre de clés : 14 ;
Signalisation locale : 2 DELs arrière pour état de fonctionnement, 2 DELs avant pour état de fonctionnement, 9 DELs avant pour indication paramètres.
Types de sorties et relais :
Relais annonciateurs et relais de contrôle avec diverses tensions : 24 V CC, 48 V CC, 100–240 V CA, 127 V CC, 220 V CC ;
Courant de commutation et pouvoir de coupure variable selon type de relais et tension ;
Pouvoir de fermeture < 15 A pour 200 ms.
Alimentation :
Tension [Us] : 24/250 V CC, tolérance -20…10 %, consommation <16 W ;
Courant d'appel : <10 A pour 10 ms à 24/250 V CC ;
Batterie : Lithium 3,6 V taille 1/2 AA ;
Durée de vie batterie : 10 ans (courant traversé), 8 ans (non traversé).
Installation et dimensions :
Mode d'installation : Fixe ;
Support de montage : Platine ;
Hauteur : 222 mm, Largeur : 264 mm, Profondeur : 89,7 mm ;
Poids net : 4,22 kg.
Tenue électrique et mécanique :
Tension diélectrique fréquence alimentation : 2 kV 1 min ;
[Uimp] : 5 kV (1,2/50 µs) ;
Chocs et vibrations conformes CEI 60255-21 et CEI 60068-2 ;
Tremblements de terre : 1-2 Gn axes verticaux/horizontaux ;
Chocs hors tension : 20–27 Gn ;
Vibrations : 1–2 Gn, 10–150 Hz.
Environnement et compatibilité :
Normes : UL 508, CSA C22.2, EN 50263 ;
Certifications : CE, UL508, C22.2 fichier N°210625 ;
Tenue au feu : 650 °C CEI 60947-1 ;
Degré de protection IP : panneaux autres IP20, panneau avant IP52 ;
Degré NEMA : Type 12 ;
Immunité aux micro-coupures : 100 ms ;
Compatibilité électromagnétique : CEI 60255-22, CEI 61000-4-x, EN 55022, ANSI C37.90 ;
Tenue climatique : tests chaleur humide, froid, chaleur sèche, brouillard salin, variation température, corrosion gaz selon CEI 60068-2.
Emballage :
Type 1 : PCE, 1 unité, H 28,5 cm, L 18,5 cm, Lg 36 cm, Poids 3,37 kg ;
Type 2 : S04, 3 unités, H 30 cm, L 40 cm, Lg 60 cm, Poids 10,81 kg ;
Type 3 : P12, 12 unités, H 45 cm, L 80 cm, Lg 120 cm, Poids 54,44 kg.
