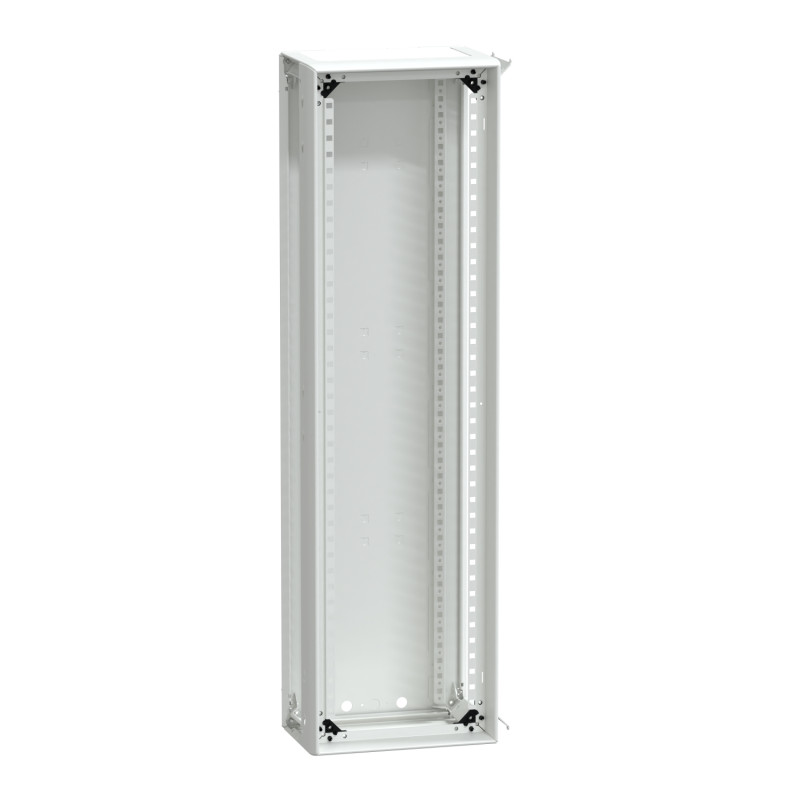

Gaine extension coffret 21M - L300 - RAL9003 PrismaSeT G Schneider Electric - LVS08177

Caractéristiques techniques

Principales

• Gamme : PrismaSeT

• Série de produit : PrismaSeT G

• Type de produit / équipement : Gaine d’extension (conduit)

• Application : Distribution électrique basse tension

• Type de coffret : Coffret fonctionnel livré en kit (armoire métallique intérieure)

• Description : Gaine de coffret – largeur 300 mm

• Compatibilité : Coffret PrismaSeT G 21M

Composition du kit

• Montants

• Plaque arrière

• Plaque supérieure

• Plaque inférieure

Informations complémentaires

• Peut être juxtaposée ou superposée à d’autres coffrets

• Type de plaque frontale : à commander séparément

• Modules verticaux (50 mm) : 21

• Modules 18 mm par rangée : 10

Performances électriques

• [Ui] Tension d’isolement assignée : 1000 V (CEI 61439-2)

• Fréquence du réseau : 50/60 Hz

• Courant assigné d’emploi [In] : 630 A à 40 °C

• Courant de court-circuit : 50 kA

• [Icw] Courant de courte durée admissible : 25 kA / 1 s

• [Ipk] Courant de crête admissible : 53 kA

• Classe d’isolation électrique : Classe I

Normes et certifications

• Normes : CEI 61439-1 / CEI 61439-2 / CEI 62208

• Certifications : ASTA, EAC

Construction et finition

• Matière : Feuille d’acier traité

• Traitement : Électrophorèse + poudre d’époxy-polyester polymérisée à chaud

• Finition : Mat, texturé

• Couleur : Blanc RAL 9003

Dimensions

• Largeur : 305 mm

• Hauteur : 1080 mm

• Profondeur : 205 mm

• Poids net : 9,58 kg

• Quantité par lot : 1

Protection et résistance

• Degré de protection IP :

  • IP30 avec plastron

  • IP40 avec porte

  • IP41 avec porte + auvent

  • IP43 avec porte + auvent + joint

• Tenue aux chocs IK :

  • IK07 avec plastron

  • IK08 avec porte transparente

  • IK10 avec porte pleine

• Tenue mécanique : Résistance sismique 2,5 G (conforme CEI 60068-2-57)

Conditionnement

• Emballage 1 (PCE) :

  • 1 unité – 35,5 × 114 × 10,5 cm – 10,20 kg

• Emballage 2 (P12) :

  • 16 unités – 80 × 120 × 95 cm – 175 kg

Avantages

• Extension simple pour coffret PrismaSeT G 21M.

• Installation rapide et modulaire.

• Évolution possible du degré de protection jusqu’à IP43.

• Structure métallique robuste et durable.

• Conforme aux normes internationales CEI.
