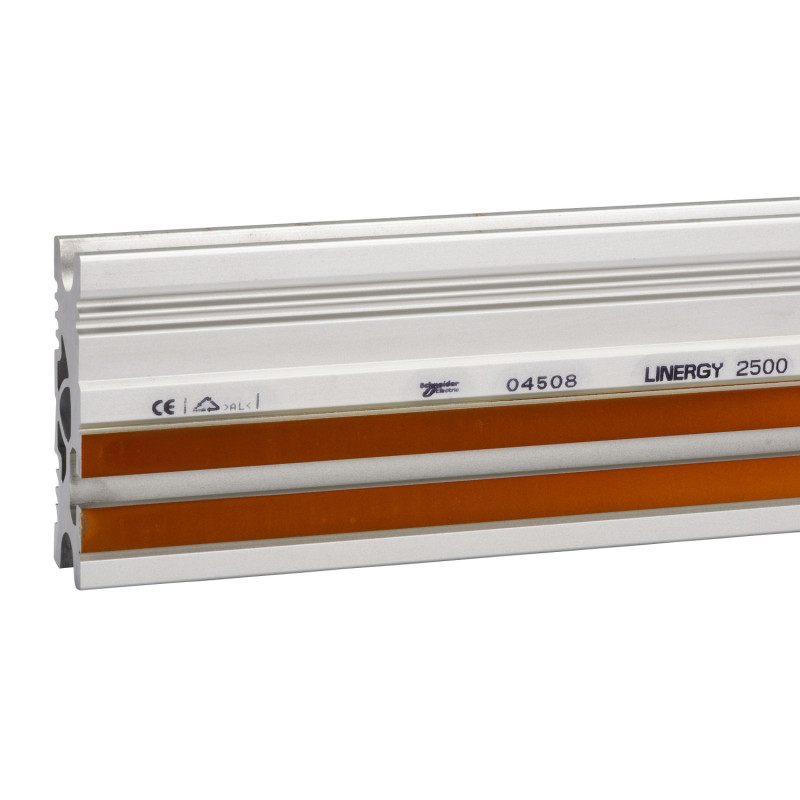

Profilé jeu de barres horizontal - 2500A - L 2000mm, Linergy LGYE Schneider Electric - LVS04566

Caractéristiques techniques

• Gamme : Linergy

• Type de produit : Profilé jeu de barres

• Compatibilité : PrismaSeT P

• Courant assigné d’emploi (Ie) : 2500 A

• Courant admissible :

  • 2440 A à 35 °C ≤ IP31

  • 2100 A à 35 °C > IP31

• Courant assigné de courte durée (Icw) :

  • 60 kA / 1 s pour 2 supports

  • 85 kA / 1 s pour 3 supports

  • 100 kA / 1 s pour 4 supports

• Tension assignée d’isolement (Ui) : 1000 V

• Tension assignée de tenue aux chocs (Uimp) : 12 kV (pollution 3)

• Dimensions : L 2000 × H 150 × P 31 mm

• Poids net : 9,25 kg

• Couleur : Naturel

• Type de connexion : Simple fente en T

• Normes : CEI 61439-1 / CEI 61439-2

• Certification : ASTA

Applications

• Distribution principale de l’énergie dans les cellules PrismaSeT P.

• Raccordement rapide des appareils électriques haute puissance.

• Adapté aux environnements industriels et tertiaires nécessitant un fort courant et une installation fiable.

Emballage

Unité (PCE)

• Dimensions : H 4,5 × L 10,8 × l 210,4 cm

• Poids : 10,662 kg

Palette (PAL)

• Quantité : 48 pièces

• Dimensions : H 41 × L 120 × l 202 cm

• Poids : 536 kg
