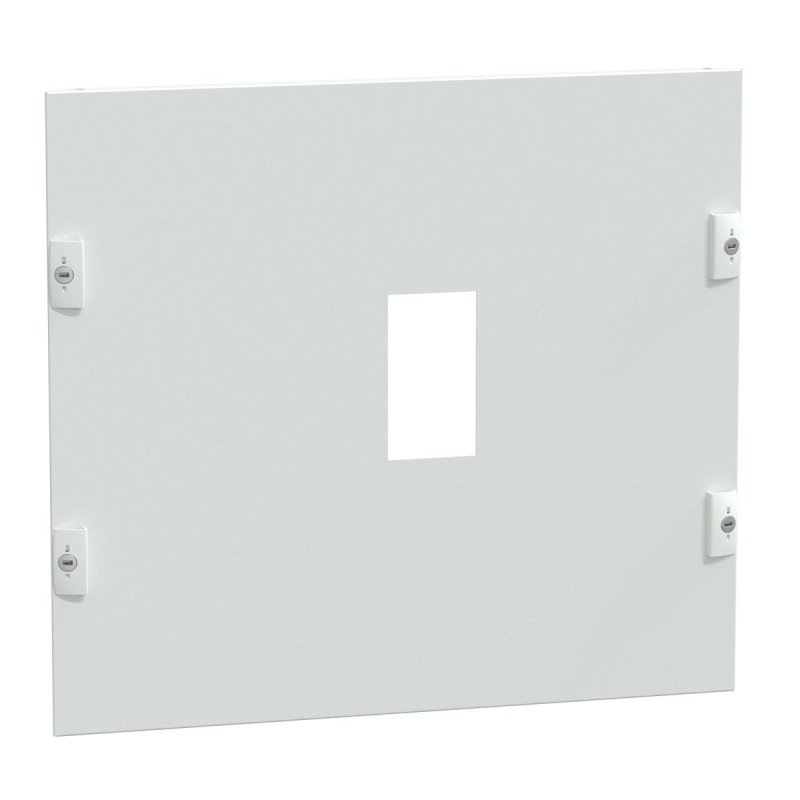

Ce plastron est un accessoire d’installation destiné aux enveloppes PrismaSeT G ainsi qu’aux cellules PrismaSeT P. Il permet de réaliser la fermeture frontale, tout en assurant une intégration propre et sécurisée des disjoncteurs des gammes EasyPact CVS et EZC. Il est conçu pour une installation en position verticale, avec une découpe adaptée à chaque configuration d’appareil.
Gamme : PrismaSeT Gamme de produit : PrismaSeT G / PrismaSeT P Type de produit : Plastron Catégorie : Accessoire d’installation Compatibilité :
Enveloppes PrismaSeT G (armoires et coffrets muraux de largeur 600 mm)
Cellules PrismaSeT P (dimensions 650 × 400 mm)
Caractéristiques du plastron
Plastron avec découpe frontale. Plaque frontale également de type découpe. Position de fonctionnement verticale. Connexion directe des équipements installés. Hauteur en modules verticaux : 9 modules (pas de 50 mm).
Appareils compatibles
Compatible avec les disjoncteurs EasyPact installés en version fixe, commande par maneton, en montage vertical.
EasyPact CVS (sans protection différentielle)
CVS400 en 3P et 4P
CVS630 en 3P et 4P
EasyPact EZC
EZC400 en 3P et 4P
EZC630 en 3P et 4P
Description des pôles acceptés
1 × 3 pôles ou 1 × 4 pôles selon référence de l’appareil Compatible avec les platines de montage prévues pour installation verticale.
Compatibilité détaillée selon type d’enveloppe
Cellule PrismaSeT P – largeur 650 mm / profondeur 400 mm
Compatible avec :
CVS400 (3P/4P)
CVS630 (3P/4P)
EZC400 (3P/4P)
EZC630 (3P/4P)
Montage : fixation verticale, commande par maneton, raccordement direct.
Enveloppes PrismaSeT G – armoire ou coffret mural 600 mm
Compatible avec :
CVS400 (3P/4P) avec cache-borne long
CVS630 (3P/4P)
EZC400 (3P/4P)
EZC630 (3P/4P)
Caractéristiques physiques
Matière : acier. Finition : mate, texturée. Traitement : électrophorèse + poudre époxy-polyester polymérisée à chaud. Couleur : blanc RAL 9003. Dimensions : 450 mm (hauteur) × 500 mm (largeur). Poids net : 1,76 kg.
Normes et certifications
Conforme aux normes CEI 61439-1 et CEI 61439-2. Certification : ASTA. Degré de protection : IP30.
