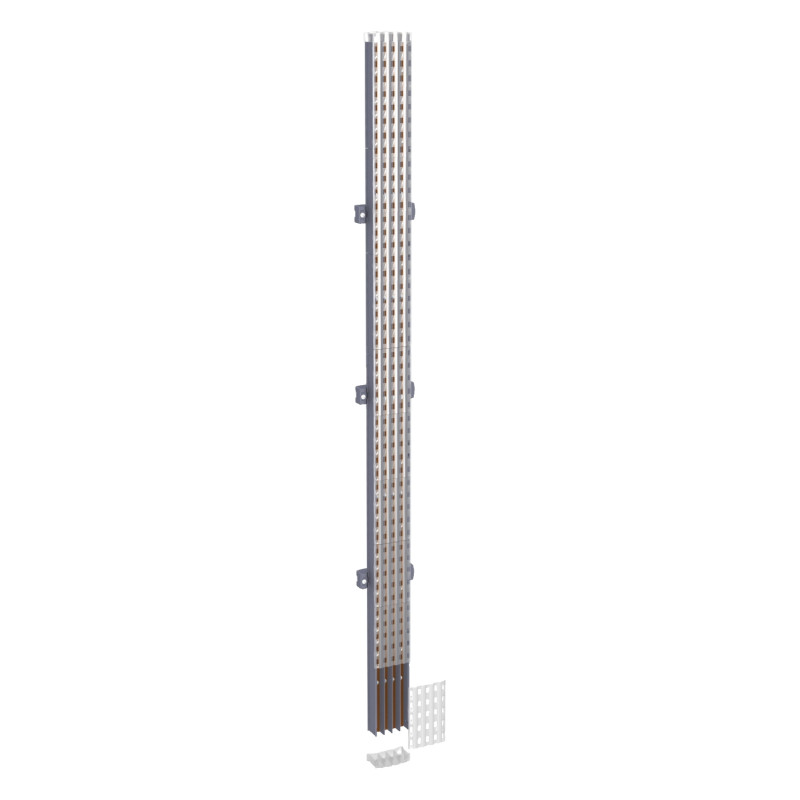

Jeu de barres isolées - 630 A 3P - L1000 mm (Powerclip) Linergy BW Schneider Electric - LVS04114

RÉCAPITULATIF DÉTAILLÉ

Caractéristiques générales

• Gamme : Linergy

• Modèle : Linergy BW

• Type : Jeu de barres isolé

• Nombre de pôles : 3P

• Fonction : Distribution verticale d’énergie

• Quantité par lot : 1

• Degré de protection : IPxxB

Compatibilité installation

• PrismaSeT G

• PrismaSeT P

• Cellule largeur 650 mm

• Armoire largeur 600 mm

• Coffret mural largeur 600 mm

• Sens de montage : vertical, position arrière

Performances électriques

• Courant assigné d’emploi (Ie) : 630 A

• Courant admissible : 630 A

• Tension d’isolement (Ui) : 1000 V AC

• Tension de tenue aux chocs (Uimp) : 8 kV

• Courant de courte durée admissible (Icw) : 25 kA (1 seconde)

• Courant de crête admissible (Ipk) : 52,5 kA

• I²t à l’enclenchement : 625000 kA².s

Conception et dimensions

• Longueur : 1000 mm

• Hauteur : 85 mm

• Profondeur : 80 mm

• Poids net : 10,24 kg

• Type de connexion : trous filetés

• Pas de raccordement : tous les 25 mm

Normes et certifications

• CEI 61439-1

• CEI 61439-2

• Certification : ASTA

• Tenue mécanique : essais sismiques 2,5G (CEI 60068-2-57)

Conditionnement

• Emballage unitaire : 1 pièce

• Dimensions unité : 8,5 × 15 × 117 cm

• Poids unité : 10,22 kg

• Emballage groupé : 15 pièces

• Dimensions groupé : 40 × 80 × 120 cm

• Poids total : 166 kg
