Caractéristiques générales

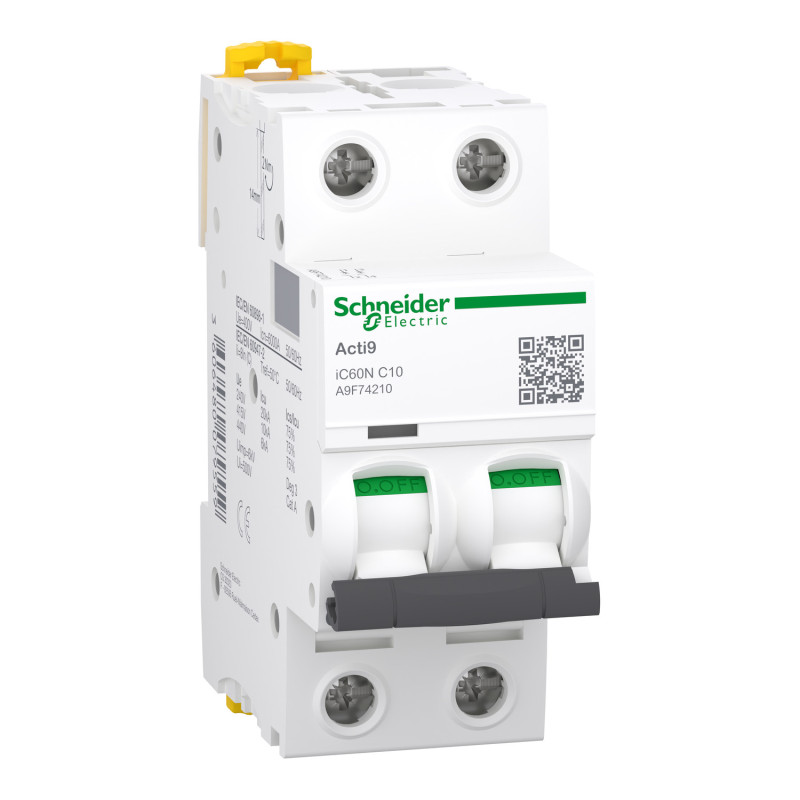

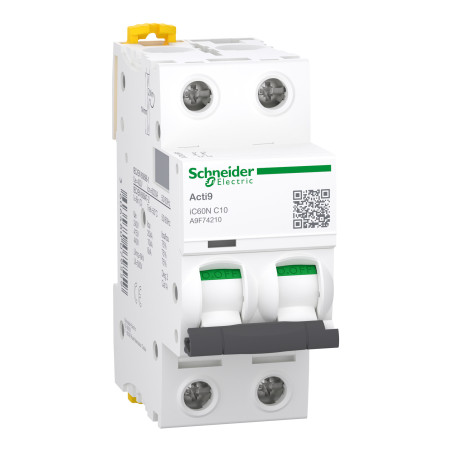

Modèle : Disjoncteur miniature Acti9 iC60N – Type de contact de protection : Non applicable – Pôle neutre sectionné simultanément : Non – Nombre de pôles protégés : 2 – Nombre de prises de courant : 0 – Nombre de ports USB-C : 0 – Nombre de modules : 4 – Nombre de phases : 1 – Composition : 2P – Type de connexion : Bornes simples haut ou bas – Repiquage possible : Oui – Avec éclips / protection enfant : Non – Avec volet de protection : Non – Avec zone de texte / surface d’inscription : Non – Mode de pose : Fixe – Type de fixation : Rail DIN – Courant nominal : 10 A – Tension nominale : 220…240 V / 400 V – Fréquence : 50/60 Hz – USB puissance de sortie : Non applicable – Sensibilité / courant de défaut nominal (IΔn) : Non applicable – Type de tension : AC / DC
Matériaux et finition
Matériau : Plastique – Qualité : Thermoplastique – Sans halogène : Non spécifié – Traitement antimicrobien : Non – Type de traitement de surface : Non spécifié – Finition : Mat – Couleur : Blanc – Transparent : Non – Finition métallique : Non
Dimensions
Largeur : 36 mm – Hauteur : 85 mm – Profondeur : 78,5 mm – Profondeur d’encastrement : Non applicable – Profondeur min. boîte d’encastrement : Non applicable
Performances et protection
Classe de protection : IP20 – Résistance aux chocs : Non spécifiée – Température d’utilisation : -35…70 °C – Température de stockage : -40…85 °C – Section de câble : 1…25 mm² rigide / 1…16 mm² flexible – Capacité des bornes : 1 câble – Nature du câble : Souple ou rigide – Longueur de dénudage : 14 mm – Couple de serrage : 2 N.m – Indication de repérage des bornes : Oui – Maintien du câble : Par vis – Précâblé : Non
Avantages
– Technologie de déclenchement thermique-magnétique
– Courbe de déclenchement C adaptée aux charges standard
– Signalisation locale de déclenchement intégrée
– Coupure pleinement apparente
Les + installation
– Compatible avec répartiteurs, peignes et jeux de barres haut ou bas
– Format 4 modules pour tableau de distribution
– Aptitude au sectionnement conforme aux normes CEI/EN
Les + utilisation
– Pouvoir de coupure élevé jusqu’à 36 kA selon tension
– Protection fiable en AC et DC
– Classe de limitation 3 pour réduction des contraintes thermiques et dynamiques
Recommandations / restrictions d’usages
– Usage intérieur uniquement
– Protection différentielle via bloc séparé
– Ne pas dépasser les courants assignés selon la tension et la norme applicable
