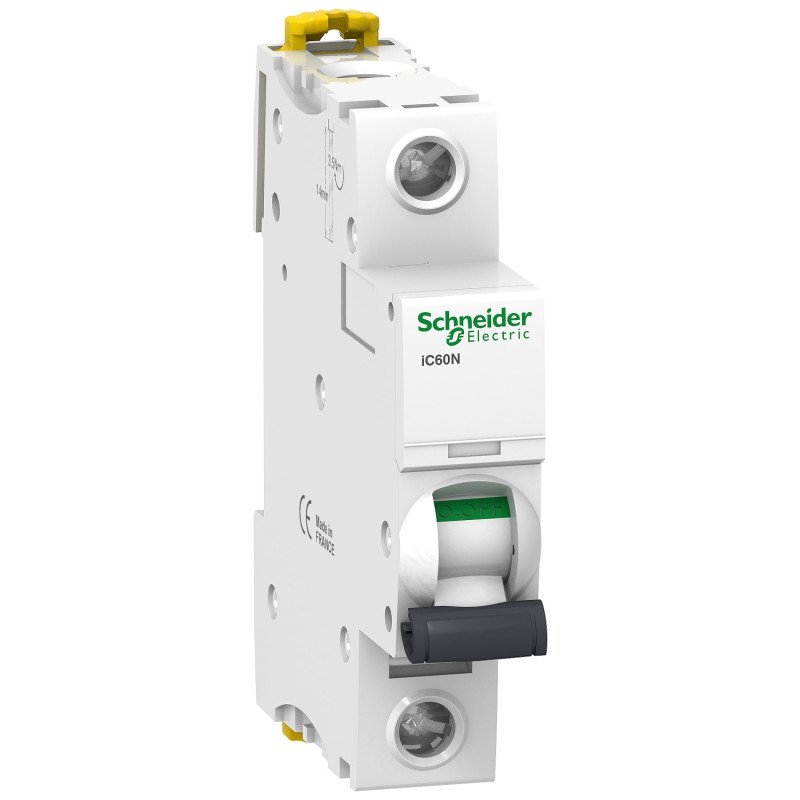

Le disjoncteur Acti9 iC60N 1P 4A protège et contrôle les installations électriques industrielles et tertiaires. Monopolaire, courant nominal 4 A, courbe C, il se monte sur rail DIN et dispose d’obturateurs IP20B pour une installation rapide. Pouvoir de coupure jusqu’à 50 kA selon tension et type de courant. Conforme aux normes EN/IEC 60947-2 et 60898-1, catégorie d’emploi A, classe de limitation 3. Signalisation Visitrip, durée de vie électrique 10 000 cycles, mécanique 20 000 cycles. Dimensions 18 x 85 x 78,5 mm, poids 0,215 kg, couleur blanche, livré avec notice simplifiée et emballage individuel.
Principales : Application de l'appareil : Distribution ; Gamme : Acti9 ; Nom du produit : Acti9 iC60 ; Type de produit ou équipement : Disjoncteur miniature ; Nom de l'appareil : iC60N ; Description des pôles : 1P ; Nombre de pôles protégés : 1 ; Courant nominal [In] : 4 A ; Type de réseau : CC, CA ; Technologie du déclencheur : Thermique-magnétique ; Courbe de déclenchement : C ; Pouvoir de coupure : 50 kA à 12-60 V CA ; 50 kA à 100-133 V CA ; 50 kA à 220-240 V CA ; 15 kA à 12-60 V CC ; 10 kA à 60-72 V CC ; 6 kA à 230 V CA ; Catégorie d'emploi : Catégorie A ; Aptitude au sectionnement : Oui ;
Complémentaires : Fréquence du réseau : 50/60 Hz ; Limite de déclenchement magnétique : 8 x In +/- 20 % ; Pouvoir assigné de coupure de service [Ics] : 50 kA 100 % à 12-60 V CA ; 50 kA 100 % à 100-133 V CA ; 50 kA 100 % à 220-240 V CA ; 15 kA 100 % à 12-60 V CC ; 10 kA 100 % à 60-72 V CC ; Classe de limitation : 3 ; Tension assignée d'isolement [Ui] : 500 V CA ; Tension assignée de tenue aux chocs [Uimp] : 6 kV ; Coupure pleinement apparente : Oui ; Type de commande : Par maneton ; Signalisation locale : Signalisation de déclenchement ; Mode d'installation : Fixe ; Support de montage : Rail DIN ; Compatibilité des répartiteurs, peigne, jeu de barres : Haut ou bas : Oui ; Pas de 9 mm : 2 ; Hauteur : 85 mm ; Largeur : 18 mm ; Profondeur : 78,5 mm ; Poids Net : 0,215 kg ; Couleur : Blanc ; Durée de vie mécanique : 20 000 cycles ; Durée de vie électrique : 10 000 cycles ; Mode de raccordement : Borne simple (haut ou bas) 1…25 mm² rigide, 1…16 mm² flexible ; Longueur de dénudage des fils : 14 mm ; Couple de serrage : 2 N.m ; Protection différentielle : Sans ;
Environnement : Degré de protection IP : IP20 ; Degré de pollution : 3 ; Catégorie de surtension : IV ; Tropicalisation : 2 ; Humidité relative : 95 % à 55 °C ; Altitude de fonctionnement : 0…2000 m ; Température de l'air ambiant en fonctionnement : -35…70 °C ; Température ambiante pour le stockage : -40…85 °C ;
Emballage : Type d'emballage 1 : PCE ; Nombre d'unité par paquet : 1 ; Dimensions : 7,2 x 1,7 x 9,5 cm ; Poids : 111 g ; Type d'emballage 2 : BB1 ; Nb produits : 12 ; Dimensions : 8,2 x 10 x 22,5 cm ; Poids : 1,395 kg ; Type d'emballage 3 : S03 ; Nb produits : 132 ; Dimensions : 30 x 30 x 40 cm ; Poids : 15,742 kg.
