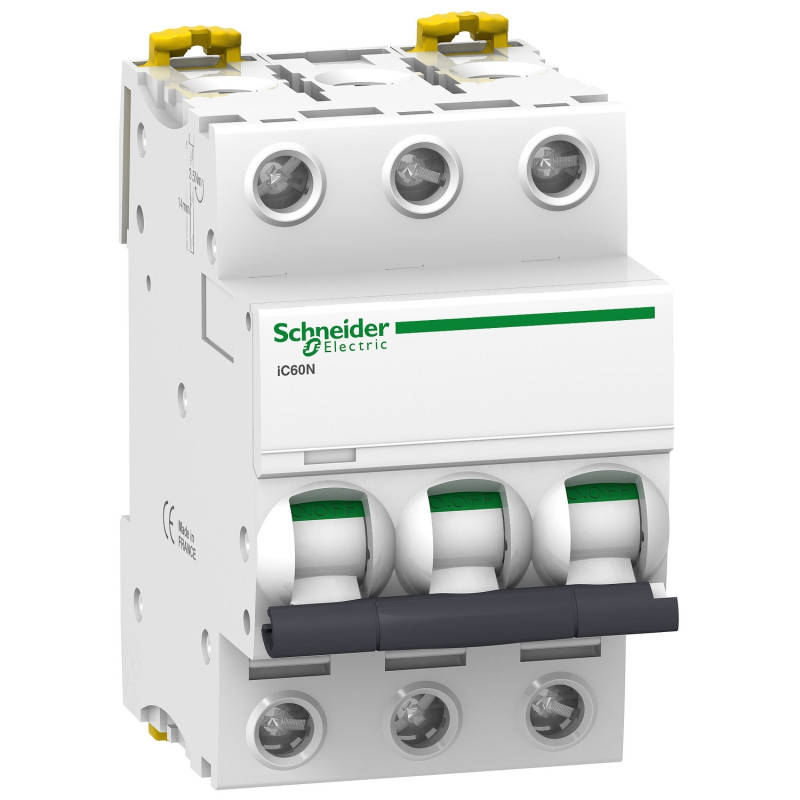

L’Acti9 iC60N est un disjoncteur miniature tripolaire de 25 A destiné à la distribution. Il offre une protection thermique-magnétique courbe C contre les surcharges et courts-circuits, avec un pouvoir de coupure jusqu’à 36 kA selon la tension. Conforme aux normes 60898-1 et 60947-2, il intègre Visitrip pour repérer rapidement le circuit en défaut et Visisafe pour garantir l’ouverture des contacts. Installable sur rail DIN, il affiche une longue durée de vie, un indice IP20/IP40 en coffret et fonctionne entre –35 et 70 °C.
Application de l'appareil : Distribution Gamme : Acti9 Nom du produit : Acti9 iC60 Type de produit ou équipement : Disjoncteur miniature Nom de l’appareil : iC60N Description des pôles : 3P Nombre de pôles protégés : 3 Courant nominal [In] : 25 A Type de réseau : CC ; CA Technologie du déclencheur : Thermique-magnétique Courbe de déclenchement : C Pouvoir de coupure :
36 kA Icu à 12...133 V AC 50/60 Hz selon EN/IEC 60947-2 ;
20 kA Icu à 220...240 V AC 50/60 Hz selon EN/IEC 60947-2 ;
10 kA Icu à 380...415 V AC 50/60 Hz selon EN/IEC 60947-2 ;
6 kA Icu à 440 V AC 50/60 Hz selon EN/IEC 60947-2 ;
10 kA Icu ≤ 180 V DC selon EN/IEC 60947-2 ;
6000 A Icn à 400 V AC selon EN/IEC 60898-1. Catégorie d’emploi : Catégorie A. Aptitude au sectionnement : Oui. Normes : EN/IEC 60947-2 ; EN/IEC 60898-1.
Complémentaires :
Fréquence du réseau : 50/60 Hz Limite magnétique : 8 × In ±20 % Pouvoir de service [Ics] :
27 kA à 12...133 V AC ;
15 kA à 220...240 V AC ;
7,5 kA à 380...415 V AC ;
4,5 kA à 440 V AC ;
10 kA à ≤ 180 V DC. Classe de limitation : 3 Tension d’isolement [Ui] : 500 V AC Tension de choc [Uimp] : 6 kV Coupure pleinement apparente : Oui Commande : Maneton Signalisation locale : Déclenchement Mode d’installation : Fixe Support de montage : Rail DIN Compatibilité répartiteur/peigne : Haut ou bas Pas : 6 modules de 9 mm Dimensions : H 85 mm ; L 54 mm ; P 78,5 mm Poids net : 0,375 kg Couleur : Blanc Durée de vie mécanique : 20000 cycles Durée de vie électrique : 10000 cycles Raccordement :
1–25 mm² rigide ;
1–16 mm² flexible. Longueur dénudage : 14 mm Couple de serrage : 2 N.m Protection différentielle : Bloc séparé.
Environnement :
Indice de protection : IP20 ; IP40 en boîtier Degré de pollution : 3 Catégorie de surtension : IV Tropicalisation : 2 Humidité relative : 95 % à 55 °C Altitude : 0…2000 m Température de fonctionnement : -35…70 °C Température de stockage : -40…85 °C.
Emballage :
Emballage 1 : 1 unité ; 7,5 × 5,5 × 9,5 cm ; 343,9 g Emballage 2 : 4 unités ; 8 × 9,5 × 22,5 cm ; 1,442 kg Emballage 3 : 44 unités ; 30 × 30 × 40 cm ; 16,349 kg.
Caractéristiques supplémentaires :
Aptitude au sectionnement IEC/EN 60947-2 ; Protection contre court-circuit et surcharge ; Visitrip pour détection rapide ; Visisafe pour sécurité ; Ajout d’auxiliaires et modules différentiels possible.
