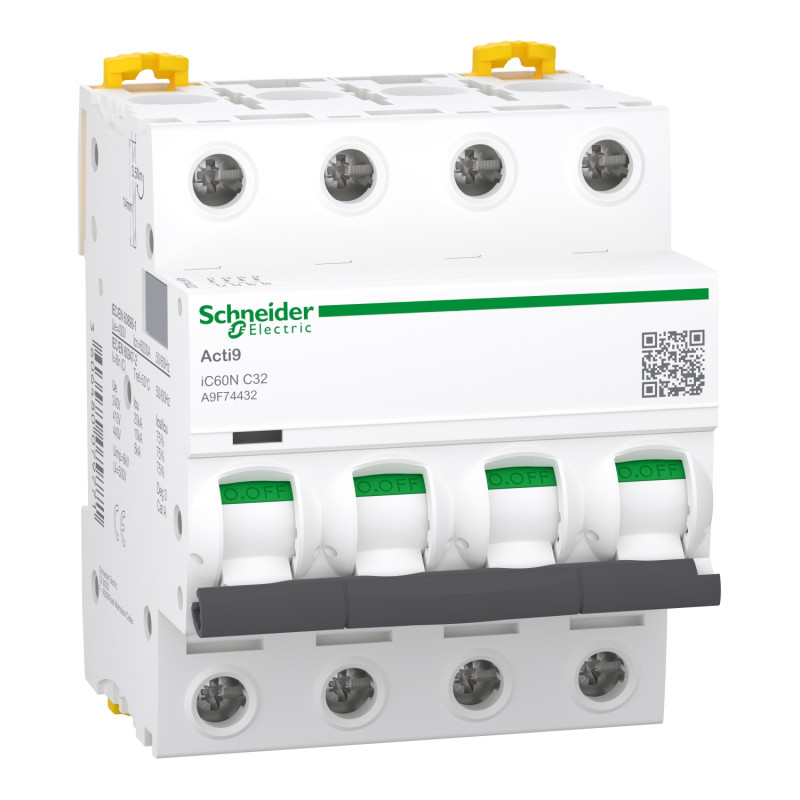

Disjoncteur modulaire miniature, 4P, 32 A, courbe C, 6000 A, 10 kA Acti9 iC60N Schneider Electric - A9F74432

Caractéristiques générales

Modèle : Disjoncteur miniature Acti9 iC60N – Type de contact de protection : Non applicable – Pôle neutre sectionné simultanément : Non – Nombre de contacts actifs : 1 voie – Nombre de prises de courant : 0 – Nombre de ports USB-C : 0 – Nombre de modules : 8 – Nombre de phases : 1 – Composition : Appareil seul – Type de connexion : Bornes à vis – Repiquage possible : Oui (haut ou bas) – Avec éclips / protection enfant : Non – Avec volet de protection : Non – Avec zone de texte / surface d’inscription : Non – Mode de pose : Fixe – Type de fixation : Rail DIN – Courant nominal : 32 A – Tension nominale : 230 V – Fréquence : 50/60 Hz – USB puissance de sortie : Non applicable – Sensibilité / courant de défaut nominal (IΔn) : Non applicable – Type de tension : AC / DC

Matériaux et finition

Matériau : Plastique – Qualité : Thermoplastique – Sans halogène : Non spécifié – Traitement antimicrobien : Non – Type de traitement de surface : Non spécifié – Finition : Mat – Couleur : Blanc (RAL 9003) – Transparent : Non – Finition métallique : Non

Dimensions

Largeur : 72 mm – Hauteur : 85 mm – Profondeur : 78,5 mm – Profondeur d’encastrement : Non applicable – Profondeur min. boîte d’encastrement : Non applicable

Performances et protection

Classe de protection : IP20 (IP40 dans boîtier) – Résistance aux chocs : Non spécifiée – Température d’utilisation : -35…70 °C – Température de stockage : -40…85 °C – Section de câble : Non spécifiée – Capacité des bornes : Non spécifiée – Nature du câble : Souple ou rigide – Indication de repérage des bornes : Non spécifiée – Maintien du câble : Par vis – Précâblé : Non

Avantages

– Protection contre les courts-circuits et les surcharges

– Système Visitrip pour détection rapide des circuits défectueux

– Système VisiSafe pour sécurité renforcée lors de la maintenance

– Mécanisme de fermeture rapide indépendant du levier manuel

– Endurance électrique : jusqu’à 10 000 cycles

– Endurance mécanique : jusqu’à 20 000 cycles

– Classe de limitation 3 pour meilleure protection du circuit en aval

– Coupure pleinement apparente

Les + installation

– Montage rapide sur rail DIN standard

– Compatible avec peignes, répartiteurs et jeux de barres (haut ou bas)

– Format 8 modules adapté aux tableaux de distribution

Les + utilisation

– Indicateur Visitrip pour repérage immédiat du circuit déclenché

– Sécurité accrue grâce à la bande verte VisiSafe

– Possibilité d’ajout d’auxiliaires, surveillance à distance et RCD

Recommandations / restrictions d’usages

– Usage intérieur uniquement

– Conforme aux normes EN/IEC 60898-1 et EN/IEC 60947-2

– Ne pas dépasser les courants commutés selon le facteur de puissance

– Non compatible avec mise à jour automatique via réseau
