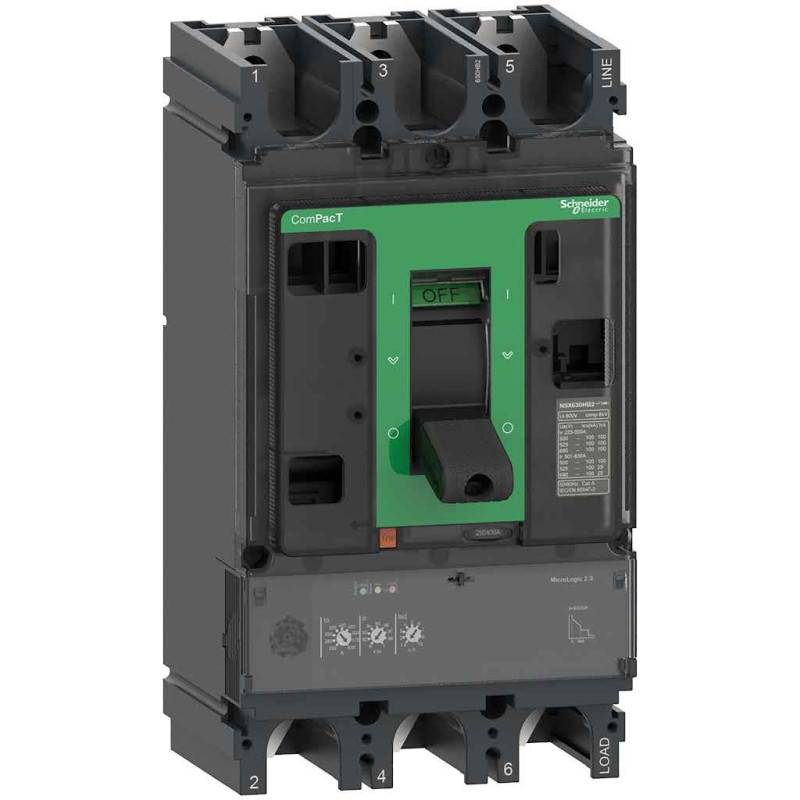

ComPacT NSX400H : Disjoncteur Compact à Pouvoir de Coupure Élevé
Maîtrise des Réseaux Critiques : Performance et Sécurité en Milieu Exigeant
Le ComPacT NSX400H est conçu pour répondre aux exigences les plus strictes des infrastructures tertiaires et industrielles nécessitant un haut niveau de continuité de service. Classé "H" pour son pouvoir de coupure de 70 kA, ce disjoncteur assure une protection irréprochable contre les défauts majeurs et les courts-circuits, même dans les réseaux à fortes contraintes. L'intégration du déclencheur électronique MicroLogic 2.3 garantit une sélectivité optimisée et des capacités de paramétrage essentielles pour une gestion proactive des installations électriques complexes.
Points Forts
Capacité de Coupure Exceptionnelle (70 kA) : Niveau de performance H (High) assurant une résilience maximale contre les courants de défaut élevés, garantissant la sécurité des équipements en aval.
Protection Électronique Avancée (MicroLogic 2.3) : Offre une protection thermique (long retard L) et magnétique (instantané I) précise et ajustable, permettant une meilleure sélectivité par rapport aux fusibles ou disjoncteurs thermiques standard.
Gestion de Forte Intensité : Conçu pour gérer une intensité nominale de 400 A, ce qui le rend idéal pour les départs de tableaux principaux ou les distributions secondaires de grande ampleur.
Format Fixe Robuste (3P3D) : Architecture tripolaire garantissant la protection intégrale des trois phases, avec une installation fixe simplifiant l'intégration mécanique dans les armoires TGBT standard.
Spécifications Techniques
Le ComPacT NSX400H est un disjoncteur en boîtier moulé, spécifiquement configuré en 3P3D pour assurer la surveillance et la coupure sur l'ensemble des trois phases. Sa caractéristique la plus notable est son pouvoir de coupure ultime (Icu) de 70 kA sous 400V, un niveau désigné pour les applications à forte concentration d'énergie. Il est équipé de l'unité de contrôle électronique MicroLogic 2.3, qui offre des fonctionnalités de protection essentielles incluant la protection contre les surcharges à long retard (L) et la protection instantanée contre les courts-circuits (I). L'intensité nominale de ce dispositif est fixée à 400 ampères, et il est livré en version de montage fixe, assurant une connexion stable et durable au sein du tableau de distribution.
