Sécurité et Fiabilité : La Protection Thermomagnétique 3P3D en Milieux Exigeants

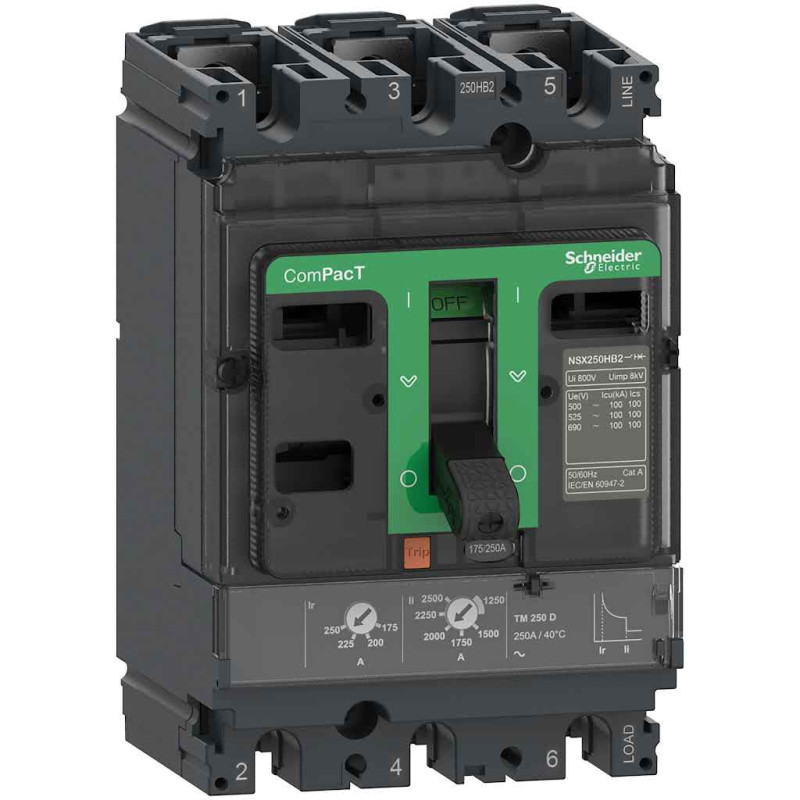

Le ComPacT NSX250H est conçu spécifiquement pour les applications de distribution électrique où la continuité de service et la robustesse du pouvoir de coupure sont des exigences non négociables. Classé dans la catégorie de performance ‘H’, il assure une protection maximale contre les surintensités et les courts-circuits violents. C'est l'outil privilégié des ingénieurs et des responsables d'infrastructure pour sécuriser les réseaux critiques nécessitant une tenue élevée et une maintenance minimale.
Points Forts
Pouvoir de Coupure Extrême (70 kA) : Garantit la sécurité et la survie de l'installation en cas de courts-circuits majeurs, essentiel pour les têtes de lignes ou les environnements à forte concentration d'énergie.
Protection Tripolaire Intégrale (3P3D) : Assure une détection et une protection thermomagnétique sur les trois conducteurs actifs, offrant une sécurité complète pour les charges triphasées standard.
Unité TM-D Optimisée : Le déclencheur thermomagnétique (TM-D) offre une protection fiable contre les surcharges (thermales) et les courts-circuits (magnétiques), parfaitement adapté aux applications de distribution électrique générales.
Intégration Durable : Conçu pour un montage fixe, ce disjoncteur assure une connexion stable et pérenne dans les tableaux et armoires de distribution, réduisant les risques de défaillance mécanique.
Spécifications Techniques
Ce disjoncteur de la série ComPacT NSX est calibré pour un courant nominal maximal de 250 Ampères. Sa configuration est rigoureusement tripolaire (3P3D), garantissant que les trois phases du réseau bénéficient d'une protection active et coordonnée via l'unité de déclenchement thermomagnétique (TM-D) intégrée. La caractéristique la plus déterminante de ce modèle est son pouvoir de coupure ultime (Icu) très élevé, spécifié à 70 kiloampères (kA), permettant de gérer des contraintes électriques considérables. Ce modèle est exclusivement prévu pour une installation par montage fixe, assurant ainsi une robustesse structurelle au sein des appareillages de distribution principaux.
Modèle/Série : ComPacT NSX250B
Type de Produit : Disjoncteur Compact
Nombre de Pôles : 4 Pôles
Nombre de Pôles Protégés : 3D (3 Pôles Protégés)
Tension Nominale (Un) : 415 V CA
Capacité de Coupure Ultime (Icu) : 25 kA
Unité de Déclenchement : TMD (Thermique-Magnétique)
Courant Nominal du Déclencheur (In) : 200 A
Modèle : ComPacT NSX100F
Type de Dispositif : Disjoncteur à Boîtier Moulé (DBM)
Courant Nominal (In) : 50 A
Unité de Déclenchement : Thermomagnétique (TM-D)
Pouvoir de Coupure (Icu) : 36 kA
Configuration des Pôles : 4 Pôles
Pôles Protégés : 3D (3 Protégés)
Type de Montage : Fixe
Modèle : ComPacT NSX250B
Fonction Primaire : Disjoncteur de protection et de sectionnement
Courant Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure Ultime (Icu) : 25 kA
Type de Déclencheur : TM-D (Thermo-Magnétique)
Protection Assurée : Surcharge et Court-circuit
Type de Montage : Fixe
Applications : Circuits...
Modèle : ComPacT NSX100B
Fonction : Disjoncteur
Courant Nominal (In) : 50 A
Configuration : 4 Pôles (4D)
Technologie de Déclenchement : TM-D (Thermique-Magnétique)
Pouvoir de Coupure Ultime (Icu) : 25 kA
Type de Montage : Fixe
Modèle : ComPacT NSX100F
Fonction : Disjoncteur
Type d'unité de déclenchement : TM-D (Thermo-Magnétique)
Courant nominal (In) : 80 A
Nombre de pôles : 3
Protection : 3 Pôles Protégés (3D)
Capacité de coupure (Icu) : 36 kA
Type de montage : Fixe
Désignation du Produit : ComPacT NSX100F
Type de Dispositif : Disjoncteur à Boîtier Moulé (MCCB)
Courant Nominal (In) : 63 A
Type de Déclencheur : Thermomagnétique (TM-D)
Configuration des Pôles : 4 Pôles
Pôles Protégés : 3
Pouvoir de Coupure (Icu) : 36 kA (Niveau F)
Type de Montage : Fixe
Modèle : ComPacT NSX250F
Type de produit : Disjoncteur
Type de déclencheur : Thermomagnétique (TM-D)
Calibre nominal (In) : 200 A
Configuration : 3 Pôles / 3 Protégés (3P3D)
Pouvoir de coupure ultime (Icu) : 36 kA
Type de montage : Fixe
Gamme de Produit : Compact NSX
Type de Produit : Disjoncteur Compact (MCCB)
Référence Modèle : NSX250f
Courant Nominal (In) : 250 A
Nombre de Pôles : 4 Pôles
Protection : 3 Protégés (4P/3D)
Type de Déclencheur : Thermomagnétique (TM-D)
Réglage de Déclencheur : Fixe
Tension Nominale d'Emploi (Ue) : Jusqu'à 690 V AC
Pouvoir de Coupure (Icu) : 36 kA @...
Modèle : ComPacT NSX100F
Type de Produit : Disjoncteur de boîtier moulé (MCCB)
Courant Nominal (In) : 50 A
Unité de Déclenchement : TM-D (Thermo-Magnétique)
Nombre de Pôles : 4 Pôles
Protection : 4 Pôles Protégés (4D)
Pouvoir de Coupure (Icu) : 36 kA (Classification F)
Type de Montage : Fixe
Application Principale : Protection des circuits Basse Tension...
Modèle : ComPacT NSX160B
Fonction Principale : Disjoncteur de Protection, Sectionnement et Commande
Courant Nominal (In) : 160A
Type de Déclencheur : Magnéto-Thermique (TM-D)
Configuration des Pôles : 3P3D (3 Pôles protégés)
Pouvoir de Coupure (Icu) : 25 kA
Type de Montage : Fixe
Environnement Cible : Tertiaire et Industriel
Options de Déclenchement :...
Type de Produit : Disjoncteur Boîtier Moulé (MCCB)
Gamme : ComPacT NSX
Courant Nominal (In) : 160 A
Pouvoir de Coupure (Icu) : 36 kA (Performance F)
Unité de Déclenchement : MicroLogic 2.2
Type de Protection : Électronique (Surcharge et Court-circuit)
Configuration des Pôles : 4P4D (4 Pôles, 4 Protégés)
Type de Montage : Fixe
Modèle : ComPacT NSX100B
Fonction principale : Disjoncteur à boîtier moulé (MCCB)
Type de Déclencheur : Thermomagnétique (TM-D)
Courant Nominal (In) : 100 A
Configuration de Pôles : 4 Pôles
Protection : 4 Pôles Protégés (4P4D)
Pouvoir de Coupure (Icu) : 25 kA
Type de Montage : Fixe
Environnements cibles : Tertiaire et Industriel
Type de Produit : Disjoncteur
Gamme : ComPacT NSX160B
Courant Nominal (In) : 125 A
Capacité de Coupure (Icu) : 25 kA à 415 VAC
Tension Nominale : 415 VAC
Configuration des Pôles : 4 pôles
Pôles Protégés : 3D (3 phases protégées)
Unité de Déclenchement : TMD (Thermique-Magnétique Fixe)
Type de Produit : Disjoncteur de puissance
Gamme : ComPacT NSX160B
Type de Montage : Fixe
Courant Nominal (In) : 160 A
Nombre de Pôles : 4 Pôles (4P4D)
Type de Déclencheur : Thermo-Magnétique (TM-D)
Pouvoir de Coupure (Icu) : 25 kA
Fonctions de Protection : Surcharges (Thermique) et Courts-Circuits (Magnétique)
Applications : Protection des circuits de...
