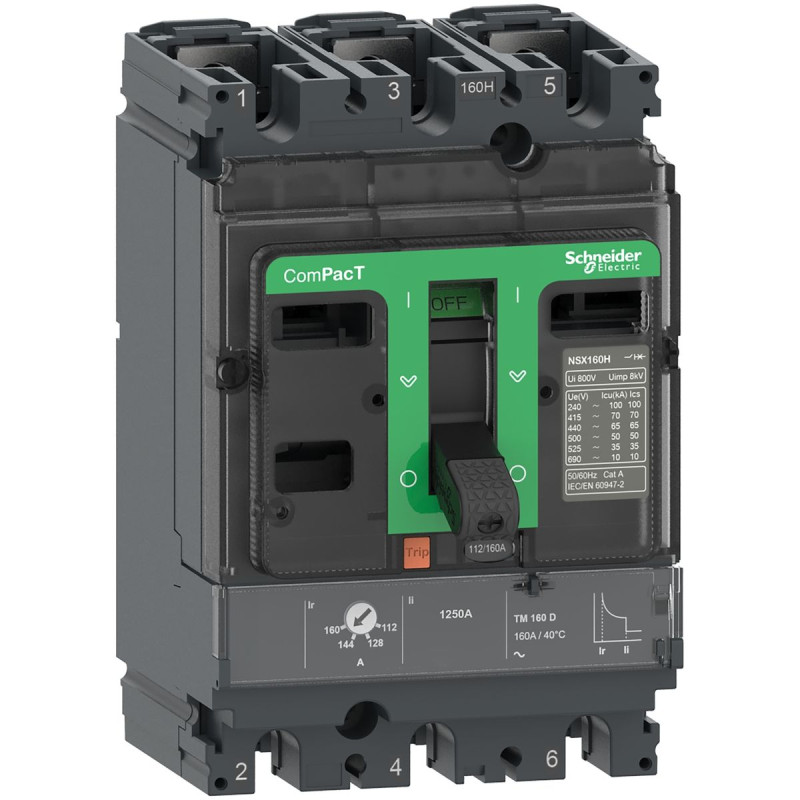

ComPacT NSX160H - Disjoncteur de Puissance à Haute Capacité de Coupure

Protection et Continuité de Service pour les Architectures Critiques

Le ComPacT NSX160H est conçu spécifiquement pour répondre aux exigences des installations électriques industrielles et tertiaires nécessitant un niveau de sécurité et de continuité de service maximal. Cette référence de la gamme ComPacT garantit non seulement une protection optimale contre les surcharges et les courts-circuits, mais assure également une capacité de coupure exceptionnelle (version H), indispensable dans les environnements où le courant de court-circuit présumé est élevé. Il est le choix privilégié des ingénieurs DSI et des gestionnaires d'actifs recherchant une intégration fiable et durable en montage fixe.

Points Forts

Pouvoir de Coupure Élevé (70 kA) : Classé "H", ce disjoncteur garantit la protection des équipements et la sécurité des personnes en cas de défaut majeur, maintenant l'intégrité de l'installation même face à des contraintes électrodynamiques importantes.

Protection Thermomagnétique (TM-D) : L'unité de déclenchement TM-D offre une protection fiable contre les surcharges (thermique) et les courts-circuits (magnétique), avec un calibre nominal précis de 160A.

Configuration 3P3D Complète : Avec trois pôles et une protection sur l'intégralité des trois conducteurs de phase, il assure une isolation et une coupure totales et équilibrées, essentielles dans les systèmes triphasés.

Intégration Optimale : Conçu pour un montage fixe, il permet une installation rapide, une connexion stable et une durabilité accrue dans les tableaux de distribution principaux ou secondaires.

Spécifications Techniques

Le disjoncteur ComPacT NSX160H est une unité moulée (MCCB) dédiée à la distribution électrique basse tension. Son cœur repose sur une unité de déclenchement Thermomagnétique (TM-D) calibrée à 160 Ampères, offrant une double protection contre les surcharges et les courts-circuits. La structure physique est une configuration triphasée (3P) avec protection complète sur les trois pôles (3D). Ce modèle se distingue par son pouvoir de coupure de service et ultime extrêmement élevé, atteignant 70 kiloampères (kA), une performance qui le place dans la catégorie des protections "H" pour les applications les plus exigeantes. Le disjoncteur est fourni en version montage fixe pour une intégration rigide dans les enveloppes et coffrets.
