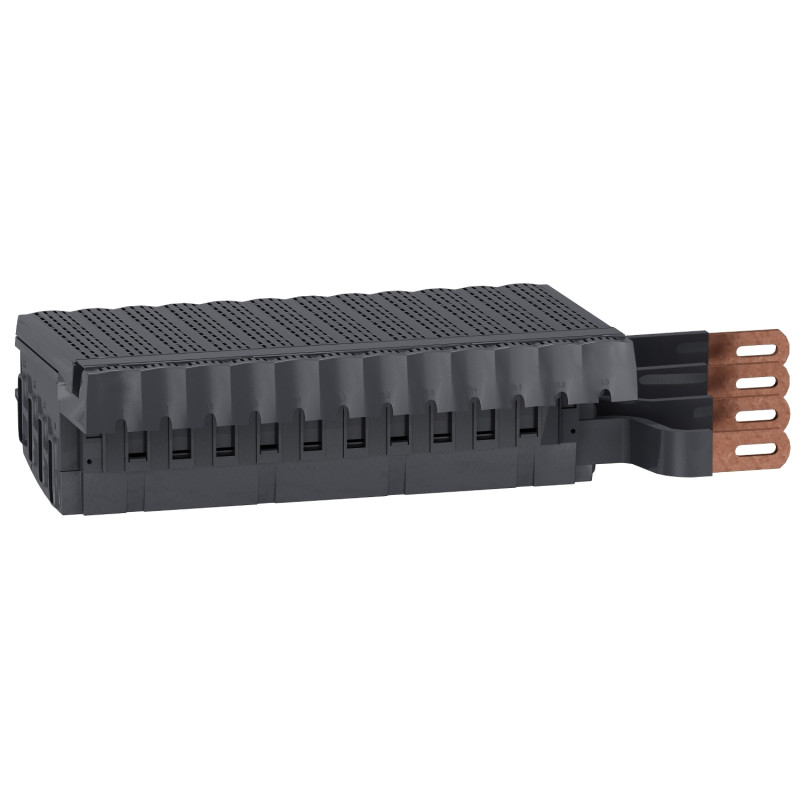

Répartiteur Compact NSX/INS/INV100-250 fixe maneton 4P - JdB LGY Linergy FC Schneider Electric - LVS04404

Caractéristiques techniques

• Gamme : Linergy

• Type de produit : Alimentation de l’appareil

• Tension assignée d’isolement (Ui) : 750 V CA

• Tension assignée de tenue aux chocs (Uimp) : 8 kV

• Courant assigné d’emploi (Ie) : 675 A à 40 °C

• Courant assigné de crête admissible (Ipk) : 50 kA

• I²t à l’enclenchement : 25 000 000 A².s

• Tension assignée d’emploi (Ue) : 690 V

• Mode de raccordement :

  • Alimentation : barres flexibles phase/neutre 32 × 5 mm

  • Sortie : kit enfichable phase/neutre, 3 départs

• Nombre de pôles : 4P

• Hauteur : 132 mm

• Largeur : 440 mm

• Profondeur : 235 mm

• Poids net : 8 kg

• Couleur : Noir

• Normes : CEI 61439-1 / CEI 61439-2

• Certifications : KEMA, ASEFA

Applications

• Distribution de courant vers plusieurs disjoncteurs ComPacT NSX dans les armoires PrismaSeT P.

• Utilisation industrielle et tertiaire nécessitant des raccordements sûrs et rapides.

Emballage

Unité (PCE)

• Dimensions : H 15,4 × L 24,5 × l 46 cm

• Poids : 6,63 kg

Palettisation (P12)

• Quantité : 35 pièces

• Dimensions : H 89 × L 80 × l 120 cm

• Poids : 241,5 kg
