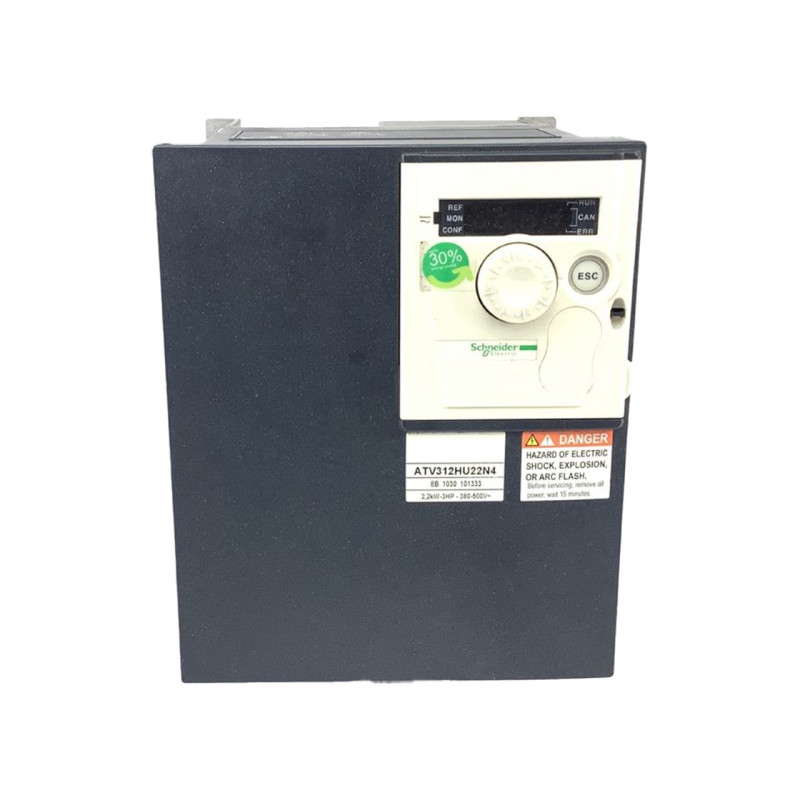

Variateur de vitesse - 2,2kW - 5,9kVA - 79W - 380..500V - triphasé - Altivar ATV312 - Schneider Electrics - ATV312HU22N4

Caractéristiques principales :

Gamme de produits : Altivar 312

Type de produit ou de composant : Variable speed drive

Destination du produit : Asynchronous motors

Application spécifique du produit : Machine simple

Variante de construction : Avec dissipateur thermique

Nom de composant : ATV312

Puissance moteur kw : 2.2 kW

Puissance moteur hp : 3 hp

[us] tension d'alimentation : 380...500 V (- 15...10 %)

Fréquence d'alimentation : 50...60 Hz (- 5...5 %)

Nombre de phases réseau : 3 phases

Courant de ligne : 6.7 A pour 500 V / 8.9 A pour 380 V, 5 kA

Filtre cem : Intégré

Puissance apparente : 5.9 kVA

Courant transitoire maximum : 8.3 A pour 60 s

Puissance dissipée en w : 79 W à charge nominale

Gamme de vitesse : 1...50

Profil de commande pour moteur asynchrone : Réglage usine: couple constant / Ctrl. vectoriel flux courant sans capteur avec signal cmde. moteur type PWM

Raccordement électrique : Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 bornier 2.5 mm² AWG 14 / L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- bornier 5 mm² AWG 10

Alimentation : Alimentation interne pour entrées logiques à 19...30 V <= 100 mA pour protection contre les surcharges et court-circuits / Alimentation interne pour le potentiomètre de référence (2,2 à 10 kOhm) à 10 à 10,8 V <= 10 mA pour protection contre les surcharges et court-circuits

Protocole du port communication : CANopen / Modbus

Degré de protection ip : IP20 sur la partie supérieure sans plaque de protection / IP21 sur bornes de raccordement / IP31 sur la partie supérieure / IP41 sur la partie supérieure

Carte d'options : Guirlande CANopen communication card / DeviceNet communication card / Fipio communication card / Modbus TCP communication card / Profibus DP communication card
