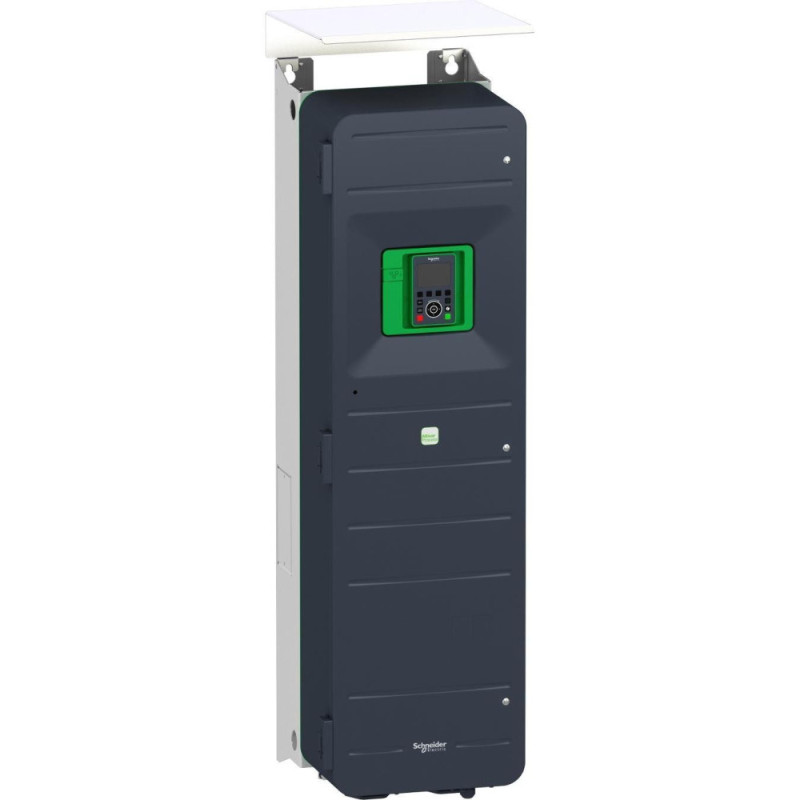

Gamme de produits : Altivar Process ATV600
Fonction produit : Variateur de vitesse
Application spécifique du produit : Process et Utilités
Nom abrégé de l'appareil : ATV650
Variante : Version standard
Destination du produit : Moteurs asynchronesMoteurs synchrones
Mode d'installation : Montage au mur
Filtre cem : Intégré EN/IEC 61800-3 catégorie C3 150 m
Degré de protection ip : IP55 se conformer à IEC 60529IP55 se conformer à IEC 61800-5-1
Degré de protection : UL type 12 UL 508C
Type de refroidissement : Convection forcée
Fréquence d'alimentation : 50...60 Hz - 5...5 %
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…480 V - 15...10 %
Puissance moteur kw : 90 kW surcharge faible75 kW surcharge importante
Puissance moteur hp : 125 hp surcharge faible100 hp surcharge importante
Courant de ligne : 156,2 A 380 V surcharge faible135,8 A 480 V surcharge faible134,3 A 380 V surcharge importante118,1 A 480 V surcharge importante
Lcc présumé de ligne : 50 kA
Puissance apparente : 112,9 kVA 480 V surcharge faible98,2 kVA 480 V surcharge importante
Courant de sortie permanent : 173 A 2.5 kHz surcharge faible145 A 2.5 kHz surcharge importante
Courant transitoire maximum : 190,3 A 60 s surcharge faible217,5 A 60 s surcharge importante
Profil de commande pour moteur asynchrone : Couple constantCouple variableCouple optimisé
Profil contrôle moteur synchrone : Moteur à aimant permanent
Fréquence de sortie : 0.0001...0.5 kHz
Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
Fréquence de découpage nominale : 2,5 kHz
Fréquence de commutation : 2...8 kHz réglable2,5…8 kHz avec réduction de courant
Fonction de sécurité : STO (suppression sûre du couple) SIL 3
Type d'entrée numérique : 16 vitesses programmées
Protocole de communication : EthernetModbus sérieModbus TCP
Carte d’options : Module de communication Profibus DP V1 position AModule de communication Profinet position AModule de communication DeviceNet position AModule de communication Modbus TCP/EtherNet/IP position AModule de communication chaînage CANopen RJ45 position AModule de communication CANopen SUB-D 9 position AModule de communication CANopen bornes à vis position AModule d'extension E/S digital et analogique position A/position BModule d'extension relais position A/position BModule de communication Ethernet IP/Modbus TCP/MD-Link position A
