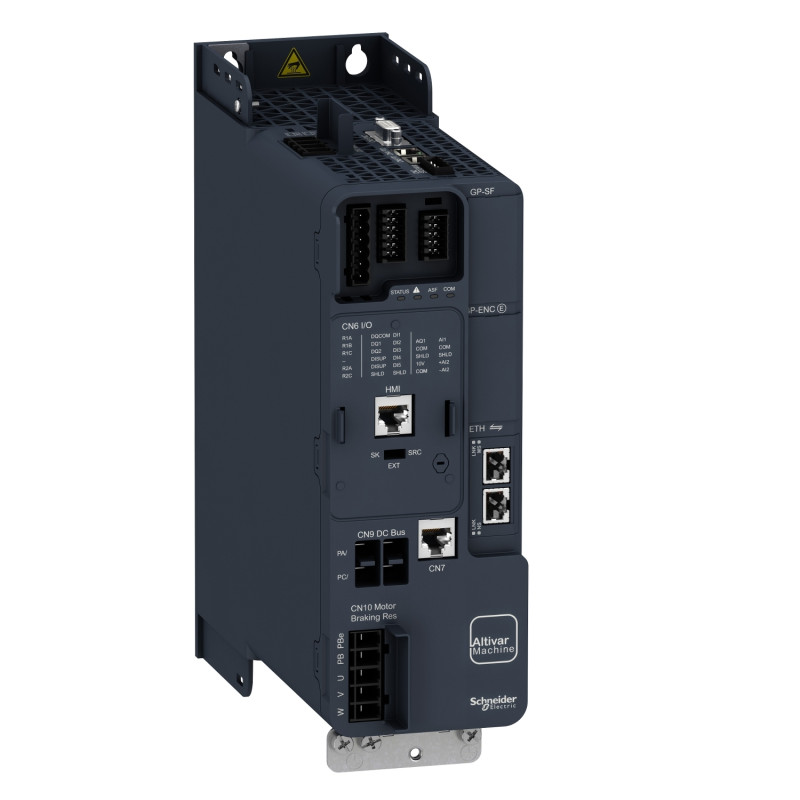

Variateur de vitesse - 0,75kW - 400V - haute perf avec Ethernet Altivar Machine Schneider Electric - ATV340U07N4E

Name: Variateur de vitesse - 0,75kW - 400V - haute perf avec Ethernet Altivar Machine Schneider Electric - ATV340U07N4E
Brand: Schneider Electric
SKU: Gope-ATV340U07N4E-071125-KR0
Price: 1269000 XOF
Availability: InStock

Référence Gope-ATV340U07N4E-071125-KR0

Marque Schneider Electric

Le variateur Altivar Machine ATV340 (0,75 kW, 400 V triphasé) est une solution haute performance conçue pour répondre aux exigences des constructeurs de machines industrielles complexes. Doté d’un double port Ethernet, il s’intègre parfaitement dans les architectures d’automatisation connectées EcoStruxure™ Machine de Schneider Electric.
Sa conception robuste lui permet de fonctionner dans des environnements sévères jusqu’à 60°C, tout en garantissant une performance et une fiabilité optimales.
Idéal pour les applications telles que :

Machines d’emballage
Manutention et levage
Machines-outils
Process textiles et automobiles

L’ATV340 offre des fonctions d’automatisation avancées sans automate additionnel grâce à la logique intégrée (fonctions booléennes configurables dans SoMove).

Description

Caractéristiques principales :

Caractéristique	Détail
Gamme de produit	Altivar Machine ATV340
Type d’équipement	Variateur de vitesse
Puissance moteur	0,75 kW (robuste) / 1,1 kW (service normal)
Tension d’alimentation	380 – 480 V AC ±10 % (3 phases)
Fréquence réseau	50 / 60 Hz ±5 %
Courant de sortie nominal	2,2 A
Puissance apparente	2,2 kVA à 480 V
Filtre CEM	Intégré – Classe C3
Degré de protection	IP20 / IP21 (avec kit)
Montage	Vertical sur panneau
Refroidissement	Convection forcée – 18 m³/h
Température de fonctionnement	-15 à 50°C (sans déclassement), jusqu’à 60°C avec réduction
Altitude de fonctionnement	Jusqu’à 4000 m (avec réduction de courant)
Poids net	1,7 kg

Commandes et interfaces :

Type d’entrée/sortie	Description
Entrées logiques (DI)	5 (24 VDC, impédance 3,5 kΩ)
Entrées analogiques (AI)	2 (0–10 V / ±10 V / 0–20 mA / sonde de température)
Sorties logiques (DQ)	2 (30 VDC, 100 mA)
Sorties analogiques (AQ)	1 (0–10 V / 0–20 mA configurable)
Sorties relais (R1, R2)	2 relais NO/NF, 3 à 5 A, 250 V AC
Port de communication	3 x RJ45 – Ethernet IP, Modbus TCP/RTU
Méthode d’accès	Esclave Modbus RTU/TCP
Vitesse de transmission	4,8 à 38,4 kbit/s

Performances moteur :

Fréquence de sortie : jusqu’à 599 Hz
Commande moteur :
- Asynchrone (couple constant, variable, optimisé)
- Synchrone à aimant permanent ou à réluctance variable
Régulateur PID intégré
Compensation automatique du glissement
Fonctionnement 4 quadrants
Injection DC pour freinage d’arrêt
Résistance de freinage intégrée

Fonctions de sécurité intégrées (Safety) :

STO (Safe Torque Off)
SS1 (Safe Stop 1)
SLS (Safely Limited Speed)
SBC/SBT (Safe Brake Control)
Conforme aux normes : SIL, IEC 61508, IEC 61800-5-1, IEC 13849-1

Conformité et certifications :

Norme / Certification	Conformité
CE / UL / CSA / TÜV	Oui
ATEX / EAC / KC / RCM	Oui
IEC 61800-3, IEC 60721-3, IEC 61508	Conforme
Catégorie de surtension	Classe III
Classe environnementale	3C3 / 3S3 selon IEC 60721-3-3

Dimensions et emballage :

Dimensions (L x H x P)	85 x 270 x 232,5 mm
Poids net	1,7 kg
Emballage unitaire	1 pièce – 2,485 kg
Dimensions colis	37,5 x 31,5 x 10,7 cm

Applications typiques :

Automatisation de lignes industrielles
Machines de conditionnement
Convoyeurs et systèmes de manutention
Machines textiles
Systèmes de levage et d’usinage

Détails du produit

Référence Gope-ATV340U07N4E-071125-KR0

Documents joints

Téléchargement

ATV340U07N4E

Téléchargement (469.04KB)
