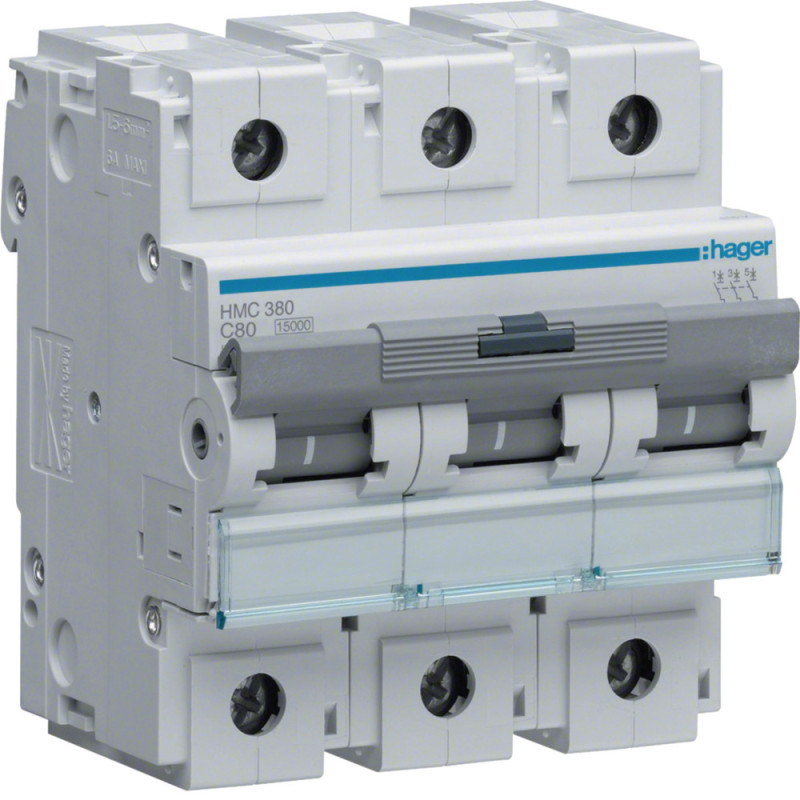

Disjoncteur 3P 15kA C-80A 4.5M - Hager - HMC380

Architecture

- Type de pôles: 3P

- Courbe: C

Tension

- Tension assignée d'emploi Ue: 415 - 415 V

- Type de tension d'alimentation: AC

- Tension assignée d'isolement: 500 V

- Tension assignée de tenue aux chocs: 6000 V

Fréquence

- Fréquence: 50 - 60 Hz

Courant électrique

- Courant assigné nominal: 80 A

- Pouvoir de coupure nominal Ics AC selon IEC 60898-1: 7,50 kA

- Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 15 kA

- Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2: 15 kA

- Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 15 kA

- Courant assigné à -20°C: 112 A

- Courant assigné à -15°C: 109 A

- Courant assigné à -10°C: 106 A

- Courant assigné à -5°C: 102 A

- Courant assigné à 0°C: 99,20 A

- Courant assigné à 5°C: 96 A

- Courant assigné à 10°C: 92,80 A

- Courant assigné à 15°C: 89,60 A

- Courant assigné à 20°C: 86,40 A

- Courant assigné à 25°C: 83,20 A

- Courant assigné à 30°C: 80 A

- Courant assigné à 35°C: 77,60 A

- Courant assigné à 40°C: 75,10 A

- Courant assigné à 45°C: 72,60 A

- Courant assigné à 50°C: 70 A

- Courant assigné à 55°C: 67,20 A

- Courant assigné à 60°C: 64,30 A

Installation, montage

- Couple de serrage: 3,5 - 5,0 Nm

- Type de raccordement haut pour produits modulaires: Borne à vis

- Type de raccordement bas pour produits modulaires: Borne à vis

- Couple de serrage nominal borne basse: 3,60 - 3,60 Nm

- Couple de serrage nominal borne haute: 3,60 - 3,60 Nm

Principaux attributs électriques

- Pouvoir de coupure nominal Icn AC selon IEC 60898-1: 15 kA

Puissance

- Puissance dissipée totale sous IN: 20,32 W

Endurance

- Endurance électrique en nombre de cycles: 4000

- Endurance mécanique nombre de manœuvres: 20000
