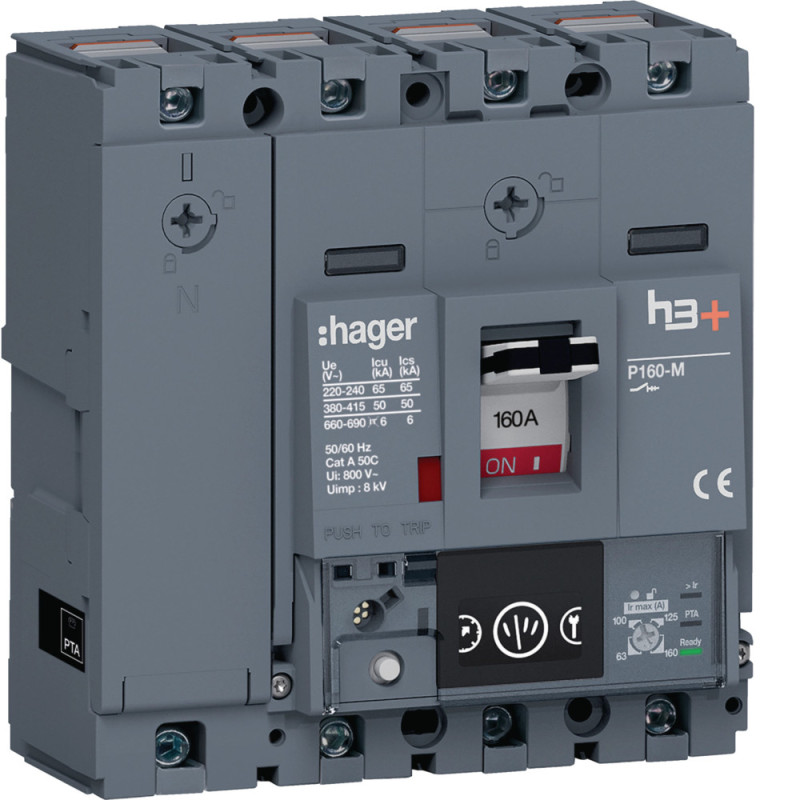

Disjoncteur Boitier Moulé h3+ P160 LSnI 4P4D N0-50-100% 100A 50kA CTC - Hager - HMS101GC

Courant électrique

- Courant assigné nominal: 100 A

- Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2: 65 kA

- Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 65 kA

- Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 50 kA

- Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: 50 kA

- Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2): 2,50 kA

- ouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2): 2,50 kA

- Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2: 65 kA

- Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2: 50 kA

- Courant assigné à 10°C selon IEC 60947: 100 A

- Courant assigné à 15°C selon IEC 60947: 100 A

- Courant assigné à 20°C selon IEC 60947: 100 A

- Courant assigné à 25°C selon IEC 60947: 100 A

- Courant assigné à 30°C selon IEC 60947: 100 A

- Courant assigné à 35 °C conformément à la norme IEC 60947: 100 A

- Courant assigné à 40 °C conformément à la norme IEC 60947: 100 A

- Courant assigné à 45°C selon IEC 60947: 100 A

- Courant assigné à 50°C selon IEC 60947: 100 A

- Courant assigné à 55°C selon IEC 60947: 100 A

- Courant assigné à 60 °C conformément à la norme IEC 60947: 100 A

- Courant assigné à 65°C selon IEC 60947: 100 A

- Courant assigné à 70°C selon IEC 60947: 100 A

Architecture

- Nombre de pôles: 4

- Type d'organe de commande: Manette

- Type de boitier: Produit complet

- Position du neutre: Gauche

Réglages

- Crans de réglage Ir1: 40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A

- Réglage plage court circuit, à temporisation courte: 54,6 - 1000,0 A

Fréquence

- Fréquence: 50 - 60 Hz

Installation, montage

- Couple de serrage: 6 - 6 Nm

- Position de montage/connexion: Devant

Tension

- Tension assignée de tenue aux chocs: 8000 V

- Tension assignée d'isolement: 800 V

- Tension assignée d'emploi Ue: 220 - 690 V

Fonctions

- Déclencheur: LSNI

Puissance

- Puissance dissipée totale sous IN: 10,50 W

- Puissance dissipée par pôle à In: 3,50 W

Endurance

- Endurance électrique en nombre de cycles: 10000

- Endurance mécanique nombre de manœuvres: 40000

Equipement

- Nombre contact auxiliaire inverseur: 0

- Nombre contact auxiliaire à ouverture: 0

- Nombre contact auxiliaire à fermeture: 0

Sécurité

- Classe de protection (IP): IP4X

Conditions d'utilisation

- Température de service: -25 - 70 °C

Raccordement

- Section de raccordement en câble souple: 6 - 70 mm²

- Section de raccordement en câble rigide: 6 - 95 mm²

Câble

- Matériau du câble: Cuivre

Dimensions

- Hauteur: 130 mm

- Largeur: 120 mm

- Profondeur: 97 mm

Commandes et indicateurs

- Commande motorisée intégrée: Non

Compatibilité

- Compatible avec montage Rail DIN: Non

- Compatible avec bloc différentiel: Non

- Utilisable pour les tableaux de distribution: Oui

Alimentation électrique

- Sens d'alimentation: Bornes amonts ou avales

Protection électrique

- Protection long retard (ltd) : temporisation (tr): 5 s

- Protection court retard (std) : courant (Isd): 1,5, 2, 3, 4, 5, 6, 7, 8, 10

- Protection court retard (std) : temporisation (tsd): 100 ms

- Protection instantanée (Ii) : crans de réglage: 15
