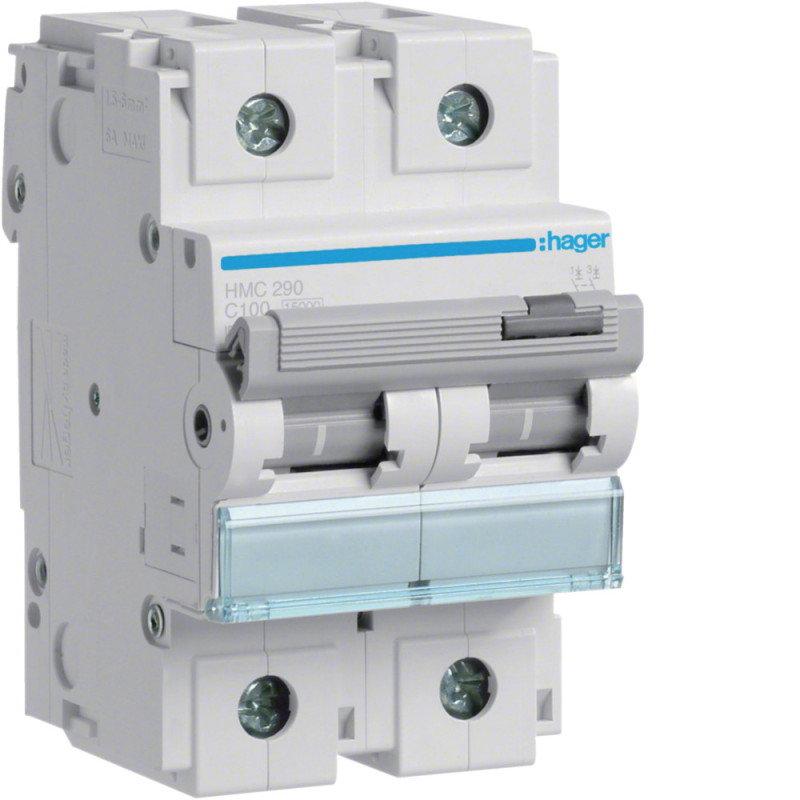

Disjoncteur 2P 15kA C-100A 3M - Hager - HMC290

Architecture

- Type de pôles: 2P

- Courbe: C

Tension

- Tension assignée d'emploi Ue: 415 - 415 V

- Type de tension d'alimentation: AC

- Tension assignée d'isolement: 500 V

- Tension assignée de tenue aux chocs: 6000 V

Fréquence

- Fréquence: 50 - 60 Hz

Courant électrique

- Courant assigné nominal: 100 A

- Pouvoir de coupure nominal Ics AC selon IEC 60898-1: 7,50 kA

- Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 15 kA

- Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2: 15 kA

- Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 15 kA

- Courant assigné à 0°C: 124 A

- Courant assigné à 5°C: 120 A

- Courant assigné à 10°C: 116 A

- Courant assigné à 15°C: 112 A

- Courant assigné à 20°C: 108 A

- Courant assigné à 25°C: 104 A

- Courant assigné à 30°C: 100 A

- Courant assigné à 35°C: 96,60 A

- Courant assigné à 40°C: 93,10 A

- Courant assigné à 45°C: 89,40 A

- Courant assigné à 50°C: 85,60 A

- Courant assigné à 55°C: 81,60 A

- Courant assigné à 60°C: 77,50 A

Installation, montage

- Couple de serrage: 3,5 - 5,0 Nm

- Type de raccordement haut pour produits modulaires: Borne à vis

- Type de raccordement bas pour produits modulaires: Borne à vis

- Couple de serrage nominal borne basse: 3,60 - 3,60 Nm

- Couple de serrage nominal borne haute: 3,60 - 3,60 Nm

Principaux attributs électriques

- Pouvoir de coupure nominal Icn AC selon IEC 60898-1: 15 kA

Puissance

- Puissance dissipée totale sous IN: 16,33 W

Endurance

- Endurance électrique en nombre de cycles: 4000

- Endurance mécanique nombre de manœuvres: 20000

Raccordement

- Section de raccordement des bornes amont et aval à vis, en câble rigide: 1 - 70 mm²

- Section de raccordement des bornes amont et aval à vis, en câble souple: 1 - 50 mm²

- Section de raccordement en câble souple: 50 mm²

- Section de raccordement en câble rigide: 70 mm²

Conditions d'utilisation

- Degré de pollution suivant IEC 60664/IEC 60947-2: 3

- Tropicalisation/humidité/Exécution: Tous climats

- Température de service: -25 - 70 °C

Capacité

- Nombre de modules: 3

Connectivité

- Alignement des bornes hautes pour appareils modulaires: Bornes alignées

- Alignement des bornes basses pour appareils modulaires: Bornes alignées

Dimensions

- Hauteur: 90 mm

- Largeur: 53 mm

- Profondeur: 70 mm
