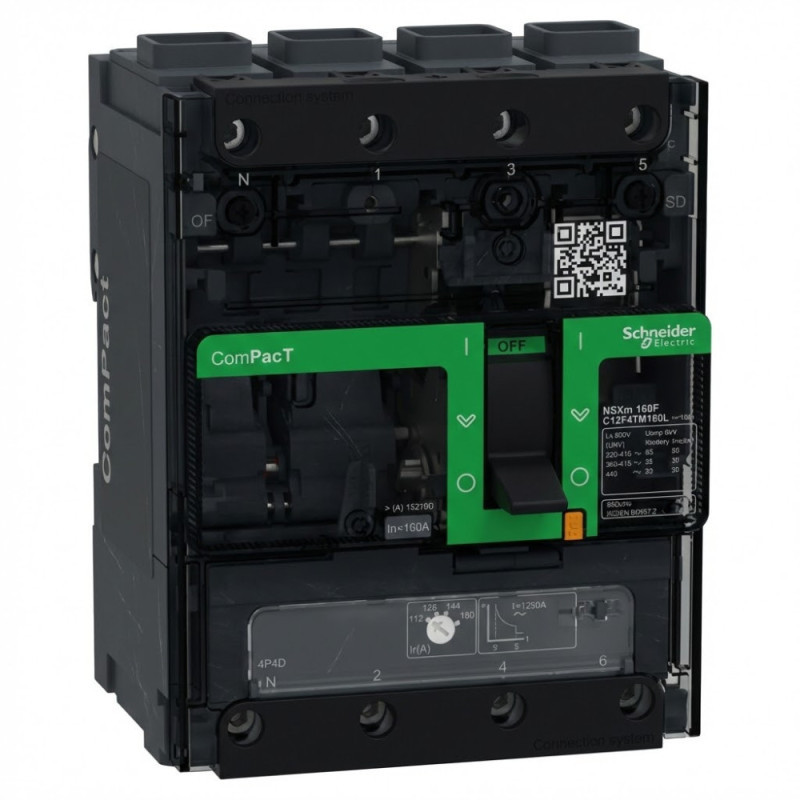

Disjoncteur Compact Modulaire Schneider Electric ComPacT NSXmF 4P4D

Protection Haute Performance 36kA avec Unité Thermomagnétique TM-D

Le ComPacT NSXmF est conçu spécifiquement pour les installations où la performance en matière de coupure et l'optimisation de l'espace sont primordiales. Ce disjoncteur à boîtier moulé (MCCB) combine la fiabilité éprouvée de la gamme NSX avec un format compact, le rendant idéal pour l'intégration dans des tableaux de distribution à forte densité. Il répond aux exigences des experts, ingénieurs et DSI nécessitant une protection précise des circuits sous des contraintes de court-circuit modérées à sévères, tout en garantissant une connexion électrique durable grâce à la technologie EverLink.

Points Forts

Intégrité du Réseau: Capacité de coupure ultime (Icu) de 36 kA, assurant une protection fiable et un maintien de l'intégrité du système même face à des défauts majeurs.

Protection Précise: Intégration de l'unité de déclenchement Thermomagnétique (TM-D), offrant une double protection contre les surcharges (Thermique) et les courts-circuits instantanés (Magnétique).

Sécurité et Durabilité: Utilisation des bornes EverLink, un système de connexion breveté qui garantit un serrage constant, éliminant le besoin de resserrage périodique et minimisant les risques de points chauds.

Modularité Compacte: Le design NSXmF permet une installation optimisée en largeur, facilitant l'intégration dans les espaces confinés sans compromettre l'accessibilité aux réglages.

Spécifications Techniques

Ce dispositif de protection appartient à la série ComPacT NSXmF et se présente sous la forme d'un disjoncteur à boîtier moulé de type fixe. Il est calibré pour un courant nominal d'emploi (In) de 50 Ampères et opère dans une configuration quadri-polaire avec protection sur les quatre conducteurs (4P4D). La fonction de coupure est gérée par l'unité de déclenchement Thermomagnétique de type TM-D, offrant une performance fiable et réglable. Sa performance en régime de court-circuit est attestée par une capacité de coupure ultime (Icu) élevée de 36 kA (à 400/415 VAC), le rendant adapté aux environnements industriels et tertiaires. Le raccordement est effectué par les bornes propriétaires EverLink, assurant une connexion robuste et stable.
