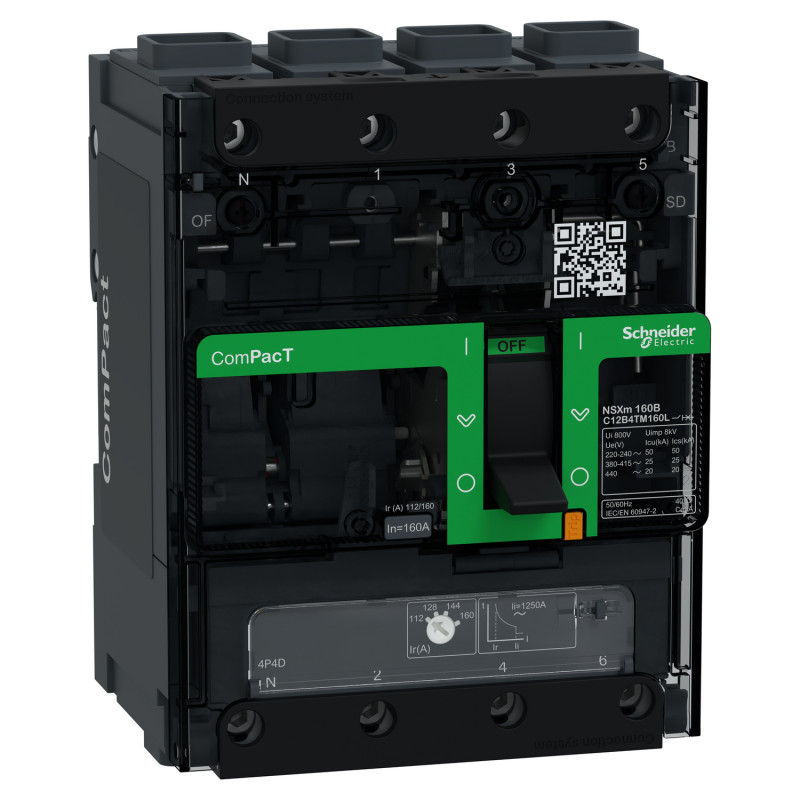

Disjoncteur - TM-D 160A - 4P4D - 25kA - borne EverLink ComPacT NSXmB Schneider Electric - C12B4TM160L

Le C12B4TM160L est un disjoncteur boîtier moulé de la gamme ComPacT NSXmB de Schneider Electric. Il fonctionne avec un déclencheur magnéto‑thermique de type TM‑D. Il protège sur 4 pôles (4P / 4T), ce qui inclut le neutre. Le courant nominal est de 160 A. Sa capacité de coupure (Icu) est de 25 kA à 400‑415 V AC. Il est prévu pour une tension assignée d’emploi pouvant aller jusqu’à 690 V AC. Il dispose de bornes EverLink — conçues pour faciliter des connexions fiables — avec des conducteurs allant jusqu’à 70 mm² en câble souple et jusqu’à 95 mm² en câble rigide selon fiche technique. Dans un fonctionnement normal, sa puissance dissipée est d’environ 54,8 W. Le boîtier offre une protection IP40. Le montage est fixe, avec raccordement frontal. Ses dimensions approximatives sont 108 mm de largeur, 137 mm de hauteur et 80 mm de profondeur, et son poids varie selon les configurations autour de 1,4 à 1,5 kg.

Il est conforme aux normes internationales, notamment IEC 60947‑2 (et les dispositifs CCC / EAC selon marchés) et supporte des environnements exigeants. Le disjoncteur ne dispose pas d’une protection différentielle intégrée, ni d’un régime de commutation motorisée standard — mais il peut être équipé d’accessoires auxiliaires selon les besoins.
