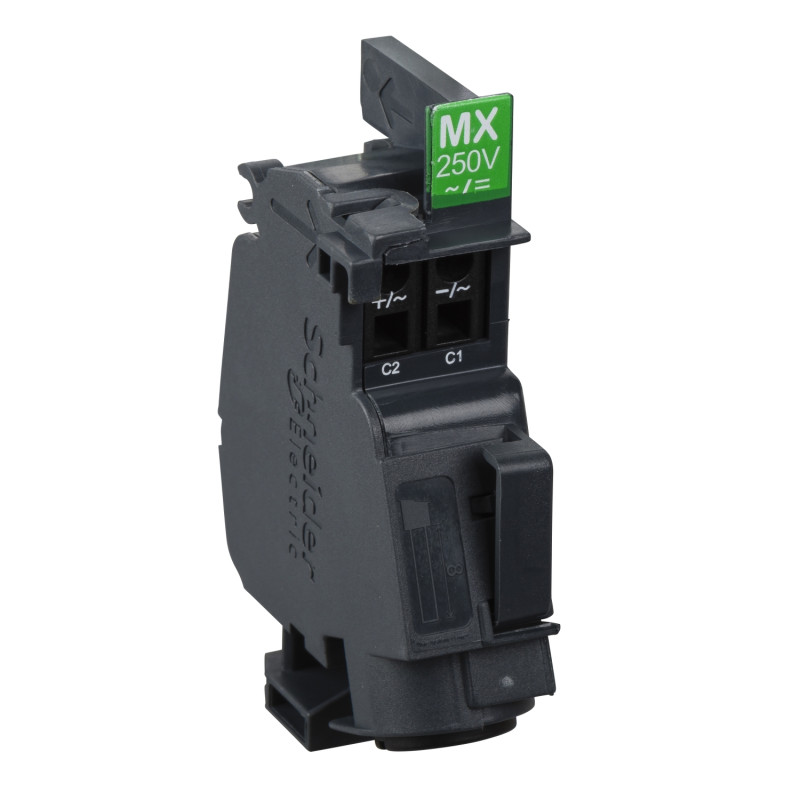

Le module MX est un déclencheur à émission de tension conçu pour les disjoncteurs ComPacT NSXm et PowerPact B. Il permet l’ouverture à distance ou l’arrêt d’urgence, avec une installation rapide grâce à son raccordement à ressort. Il fonctionne sous 220–240 V AC 50 Hz, 208–240/277 V AC 60 Hz ou 250 V DC et agit lorsque la tension atteint 70 % de sa valeur nominale. Il offre un temps de réponse inférieur à 50 ms et une compatibilité avec les commandes impulsionnelles ou maintenues, tout en respectant la norme CEI 60947-2.
Principales : Gamme : ComPacT ; Gamme de produit : ComPacT NSXm ; Nom de l'appareil : MX ; Type de produit ou équipement : Libération de tension ; Application de l'appareil : Contrôle ; Type de déclencheur voltmétrique : Déclencheur d’ouverture à émission MX ; Type de commande : Standard ; Uc tension circuit de commande : 220…240 V CA 50 Hz ; 208…240 V CA 60 Hz ; 277 V CA 60 Hz ; 250 V CC ; Compatibilité de gamme : ComPacT NSXm ; PowerPact B.
Complémentaires : Seuil de fonctionnement : 0,7 Un ouverture ; Temps de réponse : < 50 ms ; Type de signal de commande : Impulsion ; Maintenu ; Durée d’impulsion : ≥ 20 ms ; Borne de raccordement auxiliaire : Ressort.
Emballage : Type d'emballage 1 : PCE ; Nombre d'unité : 1 ; Hauteur : 3,5 cm ; Largeur : 6 cm ; Longueur : 8,5 cm ; Poids : 59 g. Type d'emballage 2 : BB1 ; Nb produits : 10 ; Hauteur : 9 cm ; Largeur : 8 cm ; Longueur : 14 cm ; Poids : 651 g. Type d'emballage 3 : S03 ; Nb produits : 80 ; Hauteur : 30 cm ; Largeur : 30 cm ; Longueur : 40 cm ; Poids : 5,2 kg.
Type de Produit : Disjoncteur Compact pour Basse Tension
Référence Fabricant : LV426128
Fabricant : Schneider Electric
Gamme : Compact NSXm
Pouvoir de Coupure (Icu) : 16 kA
Nombre de Pôles : 4P
Protection Intégrale : 4D (Quatre Départs Protégés)
Unité de Déclenchement : Thermomagnétique (TM125D)
Courant Nominal (In) : 125 A (Implicite par TM125D)
Type de...
Type de Produit : Disjoncteur à boîtier moulé (MCCB)
Série : ComPacT NSXmE
Type de Déclencheur : Magnéto-thermique (TM-D)
Calibre Nominal (In) : 100 A
Configuration des Pôles : 4 Pôles / 4 Directions (4P4D)
Pouvoir de Coupure (Icu) : 16 kA
Type de Bornes : EverLink
Montage : Compatible Rail DIN
Fonctionnalités : Auxiliaires à ressort visibles
Conformité...
Série : ComPacT NSXmF
Fonction principale : Disjoncteur
Type d'unité de déclenchement : TM-D (Magnéto-Thermique pour la Distribution)
Courant nominal (In) : 32 A
Capacité de coupure (Icu) : 36 kA
Configuration des Pôles : 4 Pôles, 4 Protégés (4P4D)
Type de connexion : Bornes EverLink
Type de Produit : Disjoncteur à boîtier moulé (MCCB)
Série : ComPacT NSXmB
Calibre Nominal (In) : 63 A
Nombre de Pôles : 4 Pôles (4P4D)
Technologie de Déclenchement : Magnéto-Thermique (TM-D)
Pouvoir de Coupure (Icu) : 25 kA à 415 VCA
Type de Raccordement : Bornes EverLink
Méthodes d'Installation : Rail DIN ou Montage sur plaque
Largeur (L) : 108 mm...
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB)
Série : ComPacT NSXm 160E
Courant Nominal d'Utilisation : 125 A
Pouvoir de Coupure Ultime (Icu) : 16 kA à 415 VCA
Configuration des Pôles : 4 Pôles (3D – Neutre non protégé)
Type de Déclencheur : Magnéto-Thermique (TMD)
Technologie de Connexion : Cosses Everlink
Méthodes d'Installation : Montage sur...
Référence Produit : LV426226
Fabricant : SCHNEIDER Electric
Gamme : Compact NSXm Everlink
Type de Produit : Disjoncteur de puissance à boîtier moulé
Nombre de Pôles : 4P4d (Quatre Pôles Protégés)
Calibre Nominal (In) : 80 A
Unité de Déclenchement : Thermique-Magnétique (TM80D)
Pouvoir de Coupure Ultime (Icu) : 25 kA
Technologie de Connexion : Everlink
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB)
Série : ComPacT NSXm B
Courant Nominal (In) : 125 A
Pôles : 4P (4d)
Pouvoir de Coupure (Icu) : 25 kA à 415 VAC
Unité de Déclenchement : TMD (Magnéto-thermique)
Connectique : Connecteurs EverLink
Méthodes de Montage : Rail DIN et Plaque
Fonctionnalités Supplémentaires : Auxiliaires de type ressort...
Type de Produit : Disjoncteur Boîtier Moulé (MCCB)
Gamme : ComPacT NSXmF
Courant Nominal (In) : 63 A
Unité de Déclenchement : TM-D (Thermique-Magnétique)
Configuration de Pôles : 4 Pôles
Protection : 4 Pôles Protégés (4D)
Pouvoir de Coupure Ultime (Icu) : 36 kA
Technologie de Connexion : Bornes EverLink
Gamme : Compact NSXm
Fonction : Disjoncteur à boîtier moulé (MCCB)
Capacité de Coupure (Icu) : 36 kA
Type d'Unité de Déclenchement : TM160D (Thermique-Magnétique)
Courant Nominal (In) : 160 A
Configuration des Pôles : 4 Pôles / 4 Dédicacés (4P/4D)
Technologie de Raccordement : Everlink
Application : Protection de circuits de distribution/tertiaires
Le C12B4TM160L est un disjoncteur boîtier moulé de la gamme ComPacT NSXmB de Schneider Electric. Il fonctionne avec un déclencheur magnéto‑thermique de type TM‑D. Il protège sur 4 pôles (4P / 4T), ce qui inclut le neutre. Le courant nominal est de 160 A. Sa capacité de coupure (Icu) est de 25 kA à 400‑415 V AC. Il est prévu pour une tension assignée...
Type de produit : Disjoncteur à Boîtier Moulé (DBM)
Fabricant : SCHNEIDER ELECTRIC
Série : Compact NSXm
Référence catalogue : LV426129
Pouvoir de coupure ultime (Icu) : 16 kA
Calibre nominal (Déclencheur) : 160 A
Type de déclencheur : Thermomagnétique (TM)
Configuration des pôles : 4P (4 Pôles)
Protection : 4D (4 Pôles Protégés)
Technologie de...
Série de Produit : Compact NSXm
Type de Produit : Disjoncteur de puissance
Capacité de Coupure Nominale (Icu) : 25 KA
Unité de Déclenchement : Thermomagnétique (TM)
Calibre Nominal de l'Unité de Déclenchement : 100 A (TM100D)
Configuration des Pôles : 4P4d (4 Pôles, 4 Protégés)
Technologie de Raccordement : Everlink
Type de Produit : Disjoncteur à boîtier moulé (MCCB)
Fabricant : SCHNEIDER Electric
Gamme : Compact NSXm
Référence Constructeur (P/N) : LV426127
Pouvoir de Coupure (Icu) : 16 kA
Pôles : 4P (Tétrapolaire)
Protection : 4D (4 Pôles Protégés)
Unité de Déclenchement : TM100D (Magnétothermique)
Capacité Nominale : 100 A
Type de Connexion : Everlink (Bornes...
Série Produit : ComPacT NSXmF
Fonction : Disjoncteur à boîtier moulé (MCCB)
Type de Montage : Fixe (F)
Calibre Nominal (In) : 50 A
Nombre de Pôles : 4 Pôles
Configuration : 4 Pôles Protégés (4P4D)
Capacité de Coupure Ultime (Icu) : 36 kA
Unité de Déclenchement : Thermomagnétique (TM-D)
Type de Raccordement : Bornes EverLink
Type de Produit : Disjoncteur boîtier moulé (MCCB)
Série : ComPacT NSXm F
Calibre Nominal (In) : 125A
Pouvoir de Coupure (Icu) : 36 kA
Unité de Déclenchement : TM-D (Thermomagnétique fixe)
Configuration des Pôles : 4 Pôles / 4 Déconnexions (4P4D)
Type de Raccordement : Bornes EverLink
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB)
Gamme : ComPacT NSXm F
Courant Nominal (In) : 160 A
Pouvoir de Coupure (Icu) : 36 kA à 415 VCA
Nombre de Pôles : 4 Pôles (4d)
Unité de Déclenchement : TMD (Thermique-Magnétique)
Technologie de Connexion : Connecteurs EverLink
Méthodes de Montage : Rail DIN et Plaque
Dimensions (L x H x P) : 108 mm x...
639 000 F CFA
Le module MX est un déclencheur à émission de tension conçu pour les disjoncteurs ComPacT NSXm et PowerPact B. Il permet l’ouverture à distance ou l’arrêt d’urgence, avec une installation rapide grâce à son raccordement à ressort. Il fonctionne sous 220–240 V AC 50 Hz, 208–240/277 V AC 60 Hz ou 250 V DC et agit lorsque la tension atteint 70 % de sa valeur nominale. Il offre un temps de réponse inférieur à 50 ms et une compatibilité avec les commandes impulsionnelles ou maintenues, tout en respectant la norme CEI 60947-2.
