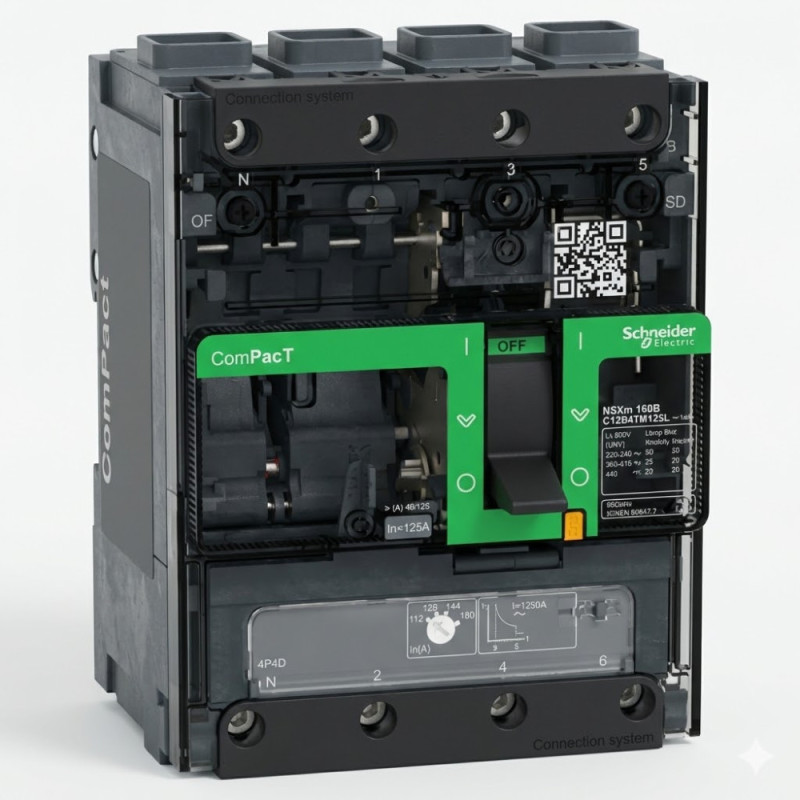

Disjoncteur ComPacT NSXm B (25 kA à 415 VAC), 4P 4d, 125A déclencheur TMD, connecteurs EverLink - SCHNEIDER - C12B4TM125L

Disjoncteur ComPacT NSXm B 125 A - 4 Pôles (Icu 25 kA)

Solution de Protection Basse Tension Ultra-Compacte et Modulaire

Pourquoi choisir ce produit ?

Le ComPacT NSXm B est spécifiquement conçu pour les applications Basse Tension (BT) standard où la fiabilité de la coupure et l'optimisation de l'espace sont primordiales. Ce disjoncteur à boîtier moulé (MCCB) établit un nouveau standard en matière de compacité sans compromettre la performance, offrant une capacité de coupure critique de 25 kA nécessaire pour une protection efficace du circuit. Grâce à la technologie EverLink et à sa modularité d'installation, il assure une intégration simplifiée et durable dans les architectures les plus contraintes, s'adressant directement aux experts nécessitant des solutions conformes aux exigences normatives internationales les plus strictes.

Points Forts

• Capacité de Coupure Optimisée (25 kA) : Fournit une protection robuste et fiable pour les réseaux à 415 VAC, répondant aux exigences des applications BT standard.
• Design Leader sur le Marché : L'une des plus petites empreintes pour un MCCB (108 mm de large), permettant une densité d'installation inégalée dans les armoires électriques.
• Installation Polyvalente : Compatibilité native avec les rails DIN et les plaques de montage, offrant une flexibilité maximale pour le montage et la maintenance.
• Connectivité Haute Fiabilité EverLink : Garantit un raccordement électrique optimisé et une force de serrage constante, réduisant les risques de surchauffe et de défaillance.
• Diagnostic Clair et Intégré : Intègre des auxiliaires de type ressort visibles de l'extérieur pour une vérification immédiate et aisée de l'état du disjoncteur.

Spécifications Techniques

Ce disjoncteur ComPacT NSXm est une unité 4 pôles avec un chemin de coupure complet (4d), calibrée pour un courant nominal de 125 A. Sa capacité de coupure ultime (Icu) est de 25 kA sous une tension opérationnelle de 415 VAC, assurant une gestion efficace des défauts de court-circuit. L'intégration d'une unité de déclenchement magnéto-thermique (TMD) garantit une protection fiable contre les surcharges et les courts-circuits. Les dimensions physiques compactes de l'appareil sont de 108 mm (Largeur) x 137 mm (Hauteur) x 80 mm (Profondeur), facilitant son intégration. Il est livré avec des connecteurs de puissance EverLink et assure une conformité totale avec les normes de l'industrie, notamment la série IEC 60947, ainsi que les certifications CCC, EAC et les spécifications marines.
