Sécurité Inégalée et Continuité de Service pour les Architectures Critiques

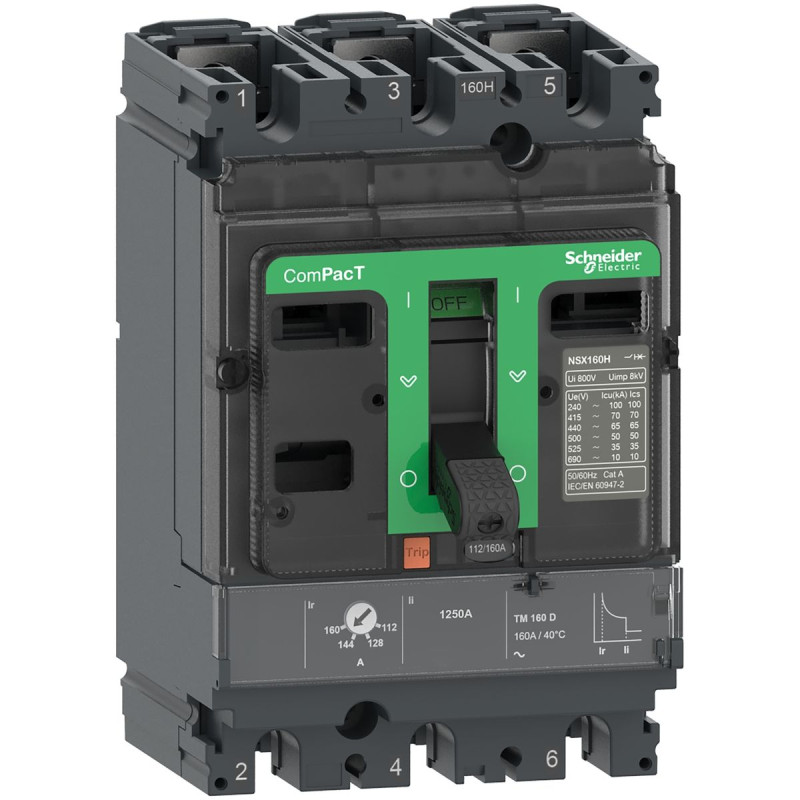

Le disjoncteur ComPacT NSX160H est conçu pour les professionnels exigeant une fiabilité maximale dans les environnements soumis à des contraintes de court-circuit élevées. Appartenant à la série NSX, reconnue pour sa compacité et ses performances de pointe, le modèle NSX160H garantit une protection supérieure grâce à son Pouvoir de Coupure (Icu) élevé de 70 kA sous 400/415 V. Il constitue la solution idéale pour l'isolation et la protection des installations industrielles, des centres de données et des infrastructures critiques où la gestion des défauts de grande ampleur est primordiale.
Points Forts
Pouvoir de Coupure Élevé (70 kA) : Assure une tenue et une coupure efficaces même face aux courts-circuits les plus sévères, minimisant les dommages en aval et préservant l'intégrité du système électrique.
Déclencheur Thermique-Magnétique (TM-D) : Offre une protection calibrée (125 A) contre les surcharges et les courts-circuits, avec des seuils de déclenchement fiables et non ajustables (fixe), simplifiant la mise en œuvre.
Configuration 3P3D : Fournit une protection complète et efficace des trois conducteurs de phase, essentielle pour les systèmes triphasés nécessitant une isolation totale en cas de défaut.
Conception Modulaire Fixe : Garantit une installation robuste et pérenne dans les tableaux de distribution, optimisant l'espace tout en assurant une connexion électrique stable.
Spécifications Techniques
Le ComPacT NSX160H est un disjoncteur triphasé de la gamme ComPacT, calibré pour un courant nominal (In) de 125 Ampères. Son atout majeur réside dans son Pouvoir de Coupure Ultime (Icu) très élevé, atteignant 70 kiloampères (kA), le désignant pour des applications nécessitant une grande résilience face aux défauts. Il intègre un déclencheur de type TM-D (Thermique-Magnétique) offrant des seuils de protection fixes contre les surcharges et les courts-circuits. L'appareil est configuré en 3 Pôles avec 3 protections (3P3D), assurant la surveillance et la coupure simultanée des trois phases. Conçu pour un montage fixe, il assure une intégration mécanique simple et solide au sein du coffret ou du tableau.
Série : ComPacT NSX100B
Type de Produit : Disjoncteur Compact
Intensité Nominale (In) : 50 A
Pouvoir de Coupure (Icu) : 25 kA
Configuration des Pôles : 3P3D (3 Pôles Protégés)
Unité de Déclenchement : TM-D (Thermique-Magnétique Distribution)
Type de Montage : Fixe
Fonction de Protection : Surcharge et court-circuit
Gamme : ComPacT NSX
Type de Produit : Disjoncteur en boîtier moulé (MCCB)
Intensité Nominale (In) : 400 A
Pouvoir de Coupure Ultime (Icu) : 70 kA (Niveau H)
Unité de Déclenchement : MicroLogic 2.3 (Électronique)
Fonctions de Protection : L (Long Retard), I (Instantané)
Configuration des Pôles : 3 Pôles Protégés (3P3D)
Type de Montage : Fixe
Application :...
Type de Produit : Disjoncteur Compact à Boîtier Moulé (MCCB)
Gamme : Compact NSX
Référence Modèle : NSX160F
Calibre Nominal (In) : 160 A
Configuration des Pôles : 4 Pôles
Pôles Protégés : 3 Pôles Protégés (4P3D)
Unité de Déclenchement : Thermique-Magnétique (TM-D)
Pouvoir de Coupure Ultime (Icu) à 400V : 36 kA (Typique pour Calibre F)
Type de Réseau :...
Modèle : ComPacT NSX100F
Fonction : Disjoncteur (Molded Case Circuit Breaker)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Courant Nominal (In) : 100 A
Nombre de Pôles : 3
Protection : 3 Pôles Protégés (3P3D)
Pouvoir de Coupure (Icu) : 36 kA
Type de Montage : Fixe
Type de Disjoncteur : ComPacT NSX630H
Courant Nominal (In) : 630 A
Configuration des Pôles : 3 Pôles
Nombre de Conducteurs Protégés : 3d (3 conducteurs)
Pouvoir de Coupure (Icu) : 70 kA
Tension Nominale (Ue) : 415 VAC
Type de Déclencheur : MicroLogic 2.3 (Électronique)
Fonctions de Protection Déclencheur : Protection Longue durée (L) et Instantanée (I)
Type de Produit : Disjoncteur à boîtier moulé (MCCB)
Série : ComPacT NSX100F
Calibre Nominal : 63 A
Unité de Déclenchement : Thermomagnétique (TM-D)
Configuration : 3 Pôles / 3 Protégés (3P3D)
Pouvoir de Coupure (Icu) : 36 kA
Mode de Montage : Fixe
Modèle : ComPacT NSX100B
Type de Produit : Disjoncteur Boîtier Moulé
Courant Nominal (In) : 63 A
Capacité de Coupure (Icu) : 25 kA
Unité de Déclenchement : TM-D (Thermique-Magnétique)
Configuration des Pôles : 3 Pôles (3P)
Pôles Protégés : 3D (3 Déclenchements)
Type de Montage : Fixe
Série du Produit : ComPacT NSX250B
Type de Produit : Disjoncteur
Calibre Nominal (In) : 250 A
Pouvoir de Coupure Ultime (Icu) : 25 kA
Unité de Déclenchement : TM-D (Thermomagnétique Distribution)
Configuration des Pôles : 4 Pôles
Pôles Protégés : 3
Type de Montage : Fixe
Modèle : ComPacT NSX160B
Fonction Principale : Disjoncteur de Protection, Sectionnement et Commande
Courant Nominal (In) : 160A
Type de Déclencheur : Magnéto-Thermique (TM-D)
Configuration des Pôles : 3P3D (3 Pôles protégés)
Pouvoir de Coupure (Icu) : 25 kA
Type de Montage : Fixe
Environnement Cible : Tertiaire et Industriel
Options de Déclenchement :...
Modèle : ComPacT NSX100F
Type de Produit : Disjoncteur
Calibre Nominal (In) : 80 A
Technologie de Déclenchement : TM-D (Thermomagnétique)
Configuration des Pôles : 4 Pôles
Pôles Protégés : 3 Pôles Protégés (4P3D)
Pouvoir de Coupure (Icu) : 36 kA
Type de Montage : Fixe
Le répartiteur Linergy FC permet de distribuer l’énergie sur une rangée de disjoncteurs ComPacT NSX dans les cellules PrismaSeT P. Préfabriqué et facile à installer, il assure un raccordement sûr et fiable pour les installations électriques industrielles ou tertiaires. Distribuer l’énergie sur plusieurs disjoncteurs ComPacT NSX. Assurer un raccordement...
Modèle : ComPacT NSX160F
Fonction : Disjoncteur de puissance
Type de protection : Thermique-Magnétique (Unité TM-D)
Calibre nominal (In) : 125 A
Configuration des Pôles : 3 Pôles
Configuration de la Protection : 3P3D (3 Pôles Protégés)
Pouvoir de coupure ultime (Icu) : 36 kA
Type d'installation : Montage fixe
Série : Compact NSX
Type de Produit : Disjoncteur
Série : ComPacT NSX400F
Calibre Nominal : 400 Ampères (A)
Unité de Commande/Protection : MicroLogic 2.3 (Électronique)
Configuration des Pôles : 3 Pôles
Protection : 3 Phases Protégées (3D)
Pouvoir de Coupure (Icu) : 36 kA (Kiloampères)
Type de Montage : Fixe
Série : ComPacT NSX250F
Type de Produit : Disjoncteur Boîtier Moulé (DBM)
Courant Nominal (In) : 200 A
Configuration des Pôles : 4 Pôles / 4 Protégés (4P4D)
Pouvoir de Coupure (Icu) : 36 kA
Type de Déclencheur : TM-D (Thermique-Magnétique Fixe)
Mode d'Installation : Montage Fixe
Type de Produit : Disjoncteur boîtier moulé
Modèle : Compact NSX250F
Fabricant : Schneider Electric
Référence Commerciale : LV431630
Calibre Nominal (In) : 250 A
Configuration : 3 Pôles
Pôles Protégés : 3 (3d)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Classe de Performance : F (Standard)
669 000 F CFA
Série : ComPacT NSX
Modèle : NSX160H
Fonction : Disjoncteur (Protection et Isolation)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Courant Nominal (In) : 125 A
Pouvoir de Coupure (Icu) : 70 kA
Configuration des Pôles : 3 Pôles
Protection : 3 D (3 protégés)
Type de Montage : Fixe
Application : Protection des installations basse tension (Courts-circuits et Surcharges)
