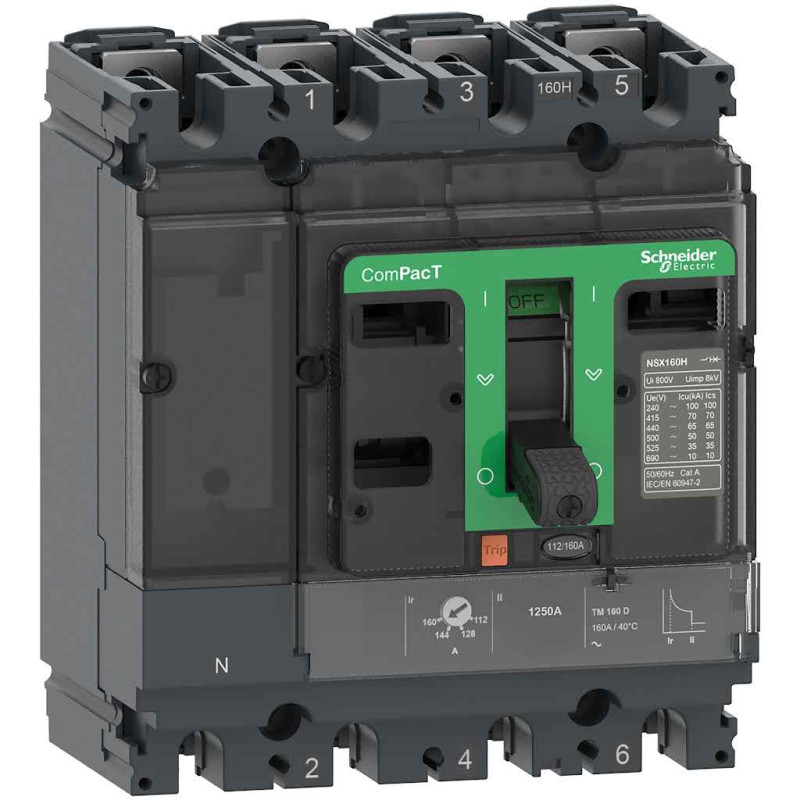

Protection de Circuit Haute Performance pour Infrastructures Critiques
Le ComPacT NSX160H est une solution de protection de circuit boîtier moulé (DBM) conçue pour les environnements industriels et tertiaires exigeants. Il garantit la continuité de service et la sécurité maximale des installations électriques face aux défauts de forte intensité. Sa capacité de coupure élevée (niveau H) le positionne comme un composant essentiel pour les réseaux de distribution à forte puissance, où la fiabilité et la précision du déclenchement sont non négociables. Ce disjoncteur est l'allié des DSI et des ingénieurs cherchant à minimiser les temps d'arrêt et à assurer l'intégrité de leur infrastructure.
Points Forts
Capacité de Coupure Exceptionnelle : Le niveau de performance 'H' offre une tenue aux courts-circuits allant jusqu'à 70 kA sous 415 V AC, assurant une isolation fiable même dans les réseaux les plus contraignants.
Protection Thermomagnétique Intégrée (TMD) : Le déclencheur 160 A de type TMD assure une protection précise contre les surcharges (via la partie thermique) et les courts-circuits majeurs (via la partie magnétique).
Configuration 4 Pôles (4d) : Offre une protection complète et une coupure sur les quatre conducteurs, y compris le neutre, essentielle pour la sécurisation des systèmes triphasés complexes.
Conception Modulaire ComPacT : Facilite l'intégration, la maintenance et l'évolutivité au sein des tableaux de distribution existants.
Spécifications Techniques
Ce modèle est un Disjoncteur Boîtier Moulé ComPacT NSX160H, caractérisé par sa haute capacité de coupure (Icu), spécifiée à 70 kiloampères (kA) pour une tension nominale de 415 Volts AC. Il intègre un déclencheur de type thermomagnétique différentiel (TMD) réglé à un calibre nominal de 160 Ampères, offrant une protection optimisée contre les surcharges durables et les courts-circuits instantanés. La configuration mécanique est de type 4 pôles avec protection sur les quatre conducteurs (4d), garantissant une coupure totale et sécurisée du circuit.
Description des pôles : 4P
[In] courant nominal : 250 A
Pouvoir de coupure : 36 kA
Nom du déclencheur : TM-D
